江蘇鄧莊220kV變電站地網接地電阻試驗順利完成
-
責任編輯:木森
人氣:
發表時間:2019-07-08 16:58:15
- 江蘇鄧莊220kV變電站地網接地電阻試驗順利完成,木森電氣大地網接地電阻測試儀獲客戶點贊!木森電氣變電站電氣試驗設備制造商,23年專注電氣試驗,獨立研發生產MS-300D大地網接地電阻測試儀在電力行業應用并認可。

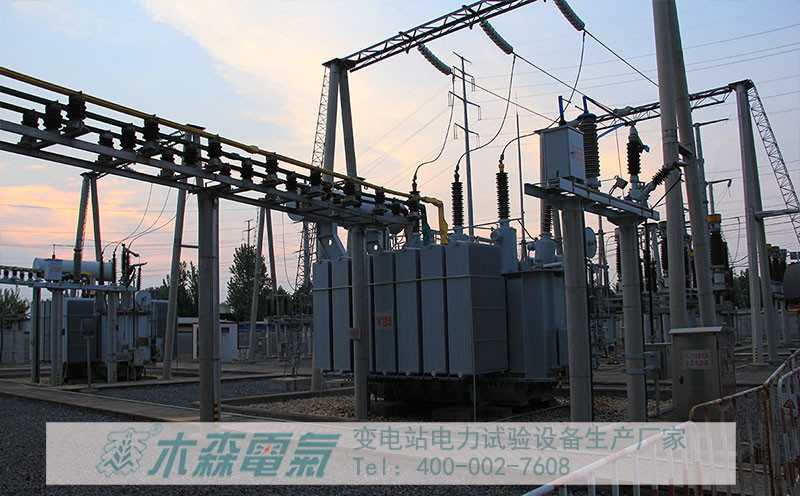

圖1、鄧莊220kV變電站地網接地電阻試驗現場
本次220kV變電站地網接地電阻試驗項目包括:大地網接地電阻、接地阻抗、分流向量、跨步電壓、接觸電勢、電氣接地導通性、熱穩定性、開挖驗證等大地網接地電阻試驗。

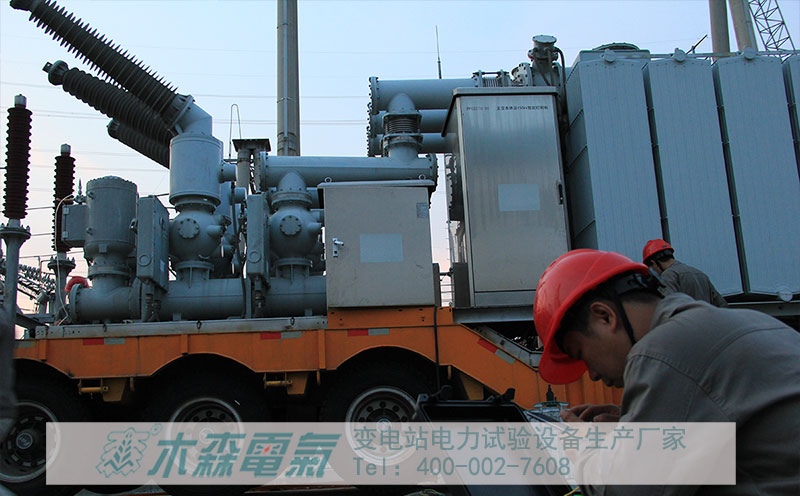

本次220kV變電站地網接地電阻試驗項目主要試驗設備有:MS-300D大地網接地電阻測試儀、絕緣電阻測試儀等。試驗內容有:先是何工根據現場布置情況,初步測得主接地網呈現長方形狀,長約190m,最大處寬約148m,其Max對角線長約220m,所以擬定采用夾角變頻測量方式。圖2、江蘇220kV變電站地網接地電阻試驗現場根據現場布線測定,電壓測試線全長約1600m,電流測試線全長約1600m。MS-300D大地網接地電阻測試儀,測得主接地網接地電阻和阻抗的數據,測試值在地網設計值范圍之內,順利完成本次主接地網電阻、阻抗測試!
此外,還對該站進行了全站的接地導通測試,以及分流向量、跨步電壓、接觸電勢、地網導體熱穩定性校核等項目。并做了多點抽查性的開挖,判斷實際扁鐵接地導通性的驗證工作。
其分流向量測試,也是我司地網參數測量系統內,重點推出使用的功能之一。MS-300D大地網接地電阻測試儀,配備具有向量測試功能的柔性羅氏線圈對與避雷線相連的金屬構架基腳以及出線電纜溝的電纜簇進行分流向量測試。

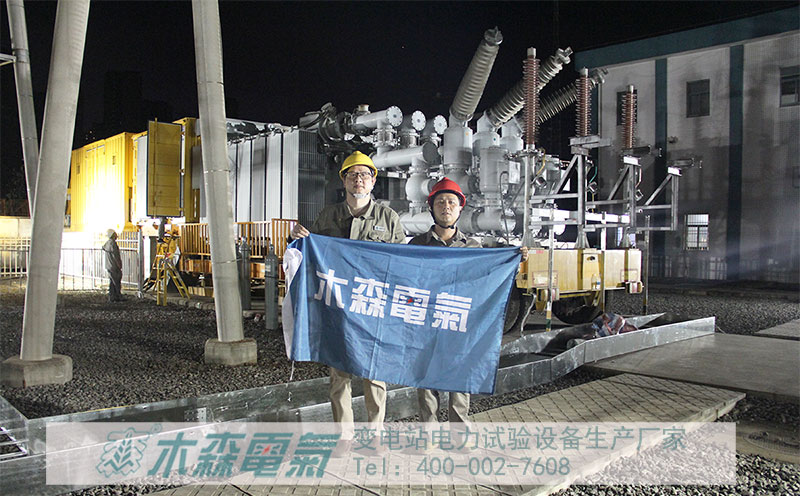

同時選取多個點開挖,勘察其接地扁鐵腐蝕情況,并記錄扁鐵寬度、厚度,進一步分析、全面評估該變電站接地情況。之后對測試數據進行分析整理,作出了完整的地網試驗報告交付用戶,順利完成試驗!圖3、連云港220kV變電站地網接地電阻試驗完成武漢市木森電氣有限公司,23年專注高壓試驗,服務承修承試。獨立研發生產大地網接地電阻測試儀,特別是2018年新推出的第5代MS-300D大地網接地電阻測試儀,適用:變電站地網,輸電線路鐵塔接地阻抗測試;采用微波站、避雷針(150Ω)、建筑物 接地阻抗測試??蓽y(cè)量500kV及以下等級變電站測試各類接地裝置。更多220kV變電站地網接地電阻試驗可關注http://www.lujiaoxi.com
