660MW發電機交流耐壓試驗用串聯諧振型號
-
責任編輯:葉穆生
人氣:
發表時間:2021-02-05 18:37:16

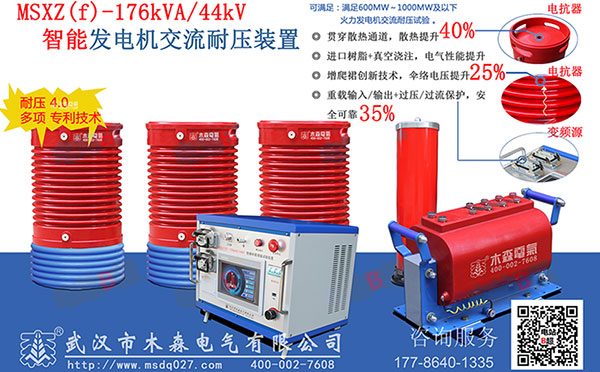

- 660MW發電機交流耐壓試驗用串聯諧振型號,答案來源于華能陜西秦嶺發電有限公司采購木森電氣公司一套用于60MW發電機交流耐壓試驗的串聯諧振,串聯諧振型號:MSXZ(f)-176kVA/44kV 變頻串聯諧振試驗裝置。
MSXB-F-176kVA/44kV 變頻諧振試驗裝置適用范圍和功能要求:滿足600MW~1000MW及以下火力發電機,出口電壓22kV,電容量≤0.3µF,試驗頻率45~60Hz,試驗電壓≤44kV,試驗時間1分鐘。

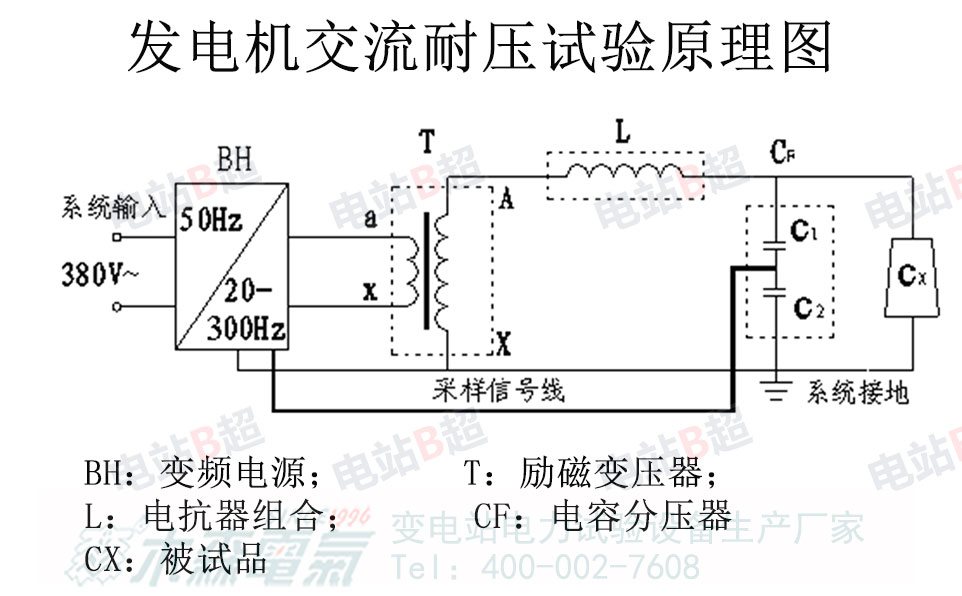

660MW發電機交流耐壓試驗時,各種電氣設備的配置組合及試驗范圍說明如下:
在規定的試驗頻率下可試驗的試品范圍由公式 計算得出,同時根據公式 驗證不大于電抗器的總額定電流,其中C為可試驗的被試品電容量、f為諧振時頻率、L為電抗器總電感量、C1為分壓器及補償電容器(若有)的總電容量、I為試驗電流、U為試驗電壓。660MW發電機交流耐壓試驗用串聯諧振裝置容量的確認
頻率取50Hz,
試驗電壓=(2×22+3)×0.8=37.6kV
試驗電流I=2πfCU試 =2π×50×0.3×10-6×37.6×103=3.5A
對應電抗器電感量 L=1/ω2C=33.8H
電流取4A,電壓取44kV,則設計二節電抗器,使用電抗器二節并聯,則電抗器單節為88kVA/44kV/2A/67.6H,系統總?cè)萘繛?76kVA。華能陜西秦嶺發電有限公司是中國華能集團的全資公司,前身為原西北電管局秦嶺發電廠,采購木森電氣公司一套用于60MW發電機交流耐壓試驗的串聯諧振,串聯諧振型號:MSXZ(f)-176kVA/44kV 變頻串聯諧振試驗裝置。使用效果很好,產品質量和服務獲得好評與稱贊。660MW發電機交流耐壓試驗用串聯諧振型號,選用木森電氣MSXZ(f)-176kVA/44kV 變頻串聯諧振試驗裝置。
