220kV變電站無功補償裝置電容量與溫度關系新談

責任編輯：穆森 人氣： 發表時間：2022-08-31 17:25:53

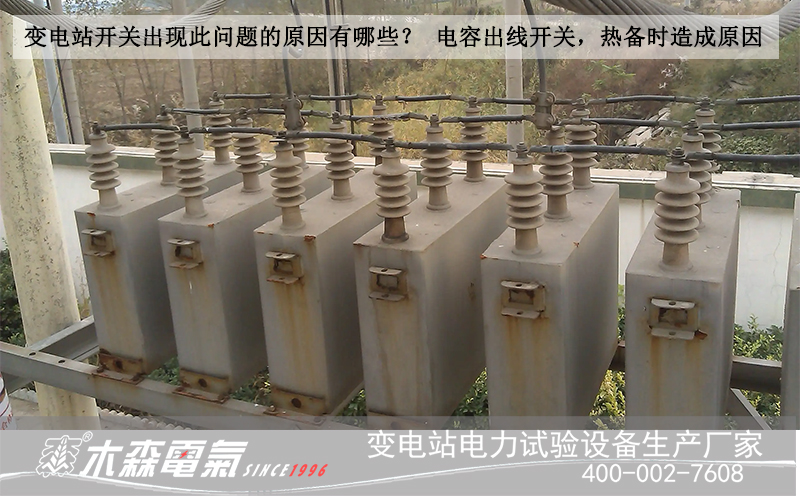

•       進入7月伏天酷暑以來，華中地區溫度極高，武漢木森運維電力公司在預試中，發現某220kV變電站的無功補償裝置的電容器的電容量超過標準要求，除了電容器本身的質量原因，溫度也是導致這個現象的可能原因。分析如下：



        規程對電容量的要求
        電容量是表征電力電容器的重要參數。
        因此各類試驗規程都將電容量測試作為必要項目，并規定了限值。
        比如2021版輸變電設備預防性試驗規程，要求：
        電容值不低于出廠值的95%
        電容值偏差不超過額定值的-5%--+5%
        然而有一個問題需要關注。
        溫度對電力電容器的電容值有著明確且明顯的影響。
        有的時候，電容值越限，需要考慮是否有溫度影響的問題。
        電容量與溫度關系
        電力電容器的電容值與溫度的關系是明確的，可以用下面的式子來描述。


        式中C0為常溫下（通常為25攝氏度）電容器的額定電容量；
        ?T為測量溫度與常溫的差值；
        ɑc為平均溫度系數，是指在給定的溫度范圍內，溫度每變化1攝氏度，電容的變化數值與該溫度下標稱電容值的比值。
        CT為測量溫度下電容器的電容量值。

        真實案例，及數據舉例

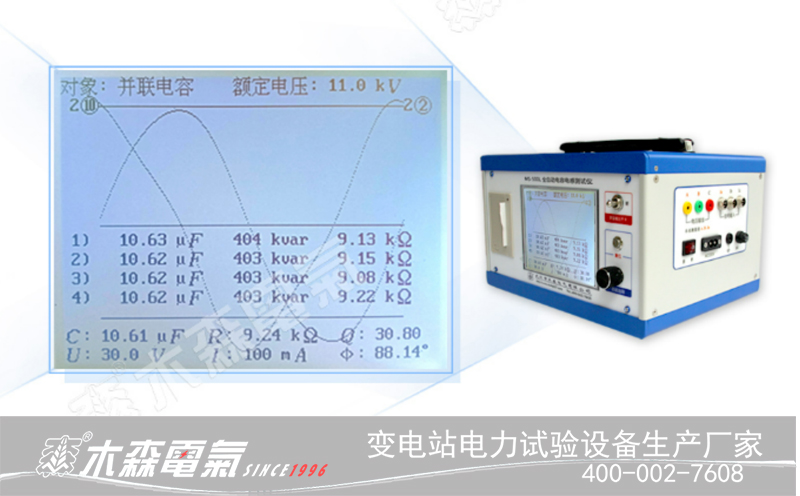

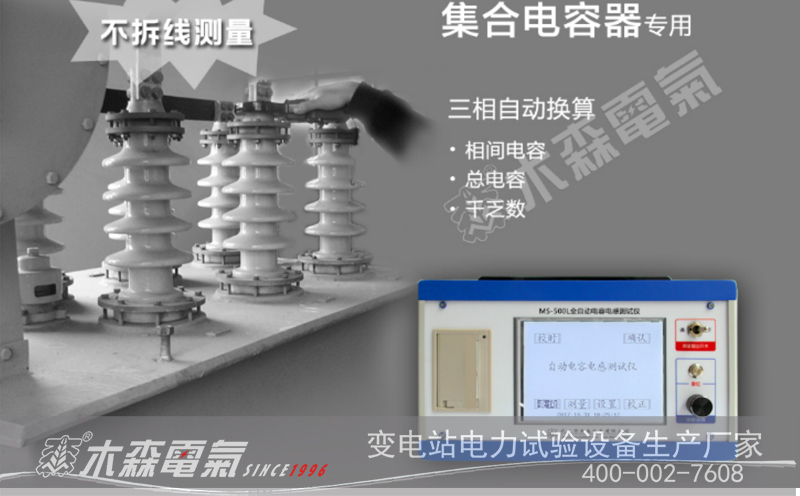

        電力電容器的平均溫度系數是一個很小的數值，通常是一個10-6級別的數值。因此電容器電容值隨溫度變化值不會特別巨大。采用不拆線測量技術的儀器可以高效快速地測量電容器的電容量
        同時，電力電容器平均溫度系數也是一個很重要的參數，GBT 11024也明確要求生產商要提供電容隨溫度變化的曲線或數據表。
        但估計在實踐中大家對這個數據真的并不重視，因此我只是在幾篇文獻里看到了零星數據。

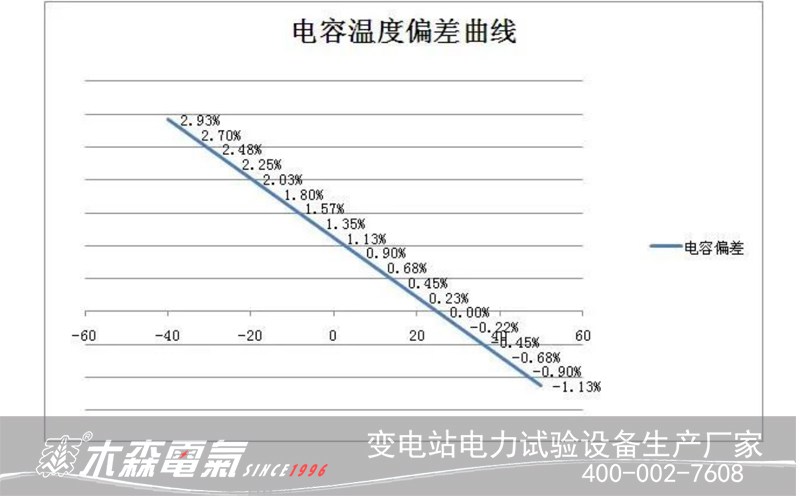

        我們選擇ɑc=-0.00043，電容器運行溫度范圍從-40到60攝氏度，繪制電容值溫度偏差曲線，如下圖所示。


        在運行溫度范圍內，電容器電容量的偏差值達到了（-1.13%，2.93%），偏差范圍超過4%。
        再疊加其他因素，在特定的情況下，可能造成正常電容器電容量偏差值超標。
        因此，進行電容器電容值測量試驗時，應盡量在常溫下進行。
