工程建設中的典型問題案例解析（一）輸電工程類典型質量問題解
-
責任編輯：穆森
人氣：
發表時間：2024-11-12 11:26:27
電力是現代社會不可缺少的能源之一，對國民經濟和人們的生活有很大影響，電力工程的施工質量直接關系到電網運行安全。輸變配工程因其施工的復雜性和重要性，在施工質量上需要得到嚴格的管理和控制。
近幾年，國網公司全面推進輸變配網工程建設，施工范圍點多面廣，通過專項質量監督檢查，發現部分大修、技改、配網建設工程施工中還存在一些工程建設質量問題，這些問題的存在，影響了輸變配電工程施工質量的提升，并威脅電網安全可靠運行。本次分三部分梳理輸電、變電、配電工程建設中遇到的一些典型問題，對影響電力工程施工質量的因素進行了研究分析并提供建議和解決措施。輸電工程類典型質量問題解析：

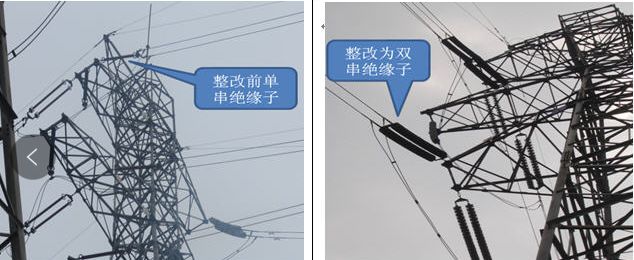

原因分析：設計單位在新建220kV雙回線路現場勘察時，未考慮通道下方有民房，屬于人員活動密集區，而架空線路采用單串絕緣子，選型不當，在圖紙?jiān)O(shè)計時采用單串絕緣子設計，不符合反措及運維安全要求；業主及監理單位未及時發現存在的問題，建設過程管理缺乏有效監督。
防范措施：1、加強設計人員培訓，確?？辈煸O(shè)計人員充分掌握各級反措并充分應用到設計中； 2、加強設計圖紙審查，嚴格落實反措等要求； 3、加強施工現場的監督，落實各級反措，及時發現問題并提出整改。 線路導線防震錘選型不當：

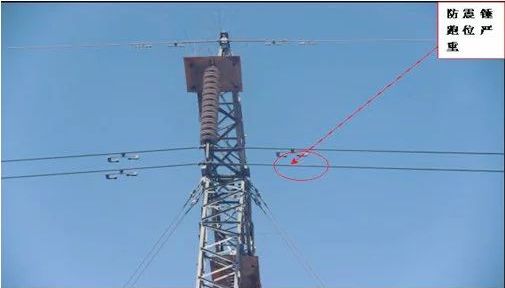

原因分析：220kV線路直線塔南北走向，處于風口區域，設計時，導地線張力按30m/s計算，未能充分考慮沿山區域特殊氣象條件（最大風速達35m/s），選用了普通螺栓式防震錘，未選用預絞式加重防震錘，違反《110-750kV架空輸電線路設計規范》要求，線路長期處于風區運行，最終導致防震錘螺栓松動跑位。
防范措施：1、加強沿山風口區域內35-220kV輸電線路特巡，重點排查防震錘跑位情況，保證輸電線路穩定運行； 2、梳理沿山風口區域內各電壓等級輸電線路情況，由設計單位對線路絕緣子防震錘重新校核，不滿足的進行整改； 3、對防舞動設備不滿足的輸電線路，在整改之前加強特殊巡視，防止出現設備跳閘情況的發生。
線路塔接地電阻超標
原因分析：220kV線路改造段桿塔測量接地電阻時，發現某塔接地電阻35Ω、埋深0.4m，不滿足《110-750kV架空輸電線路施工及驗收規范》（GB50233-2014）中關于接地電阻的要求，即接地電阻不得大于10Ω、接地體埋深不得小于0.6m。接地裝置埋深不足，且回填土中摻雜石塊，影響接地裝置與土壤接觸，導致接地電阻不滿足要求。
防范措施：1、施工單位應嚴格按照設計圖紙及相關標準要求施工； 2、嚴格履行三級驗收制度，確保工程質量管控到位； 3、嚴格執行新建、技改項目隱蔽工程的隱蔽簽證手續。
