超低頻絕緣耐壓試驗(工頻耐壓試驗替代方法)【超低頻0.1Hz試驗裝置】
-
責任編輯:穆森
人氣:
發表時間:2024-11-20 11:04:44
- 超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道,在對大型發電機、電纜等試品進行工頻耐壓試驗時,由于它們的絕緣層呈現較大的電容量,所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備,不但笨重,造價高,而且使用十分不便。為了解決這一矛盾,電力部門采用了降低試驗頻率,從而降低了試驗電源的容量。從國內外多年的理論和實踐證明,用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗,不但能有同樣的等效性,而且設備的體積大為縮小,重量大為減輕 ,理論上容量約為工頻的五百分之一,且操作簡單,與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻(0.1Hz)耐壓試驗方法》行業標準。我國正在推廣這一方法,本儀器是根據我國這一需要研制而成的??蓮V泛用于電纜、大型高壓旋轉電機的交流耐壓試驗之中。

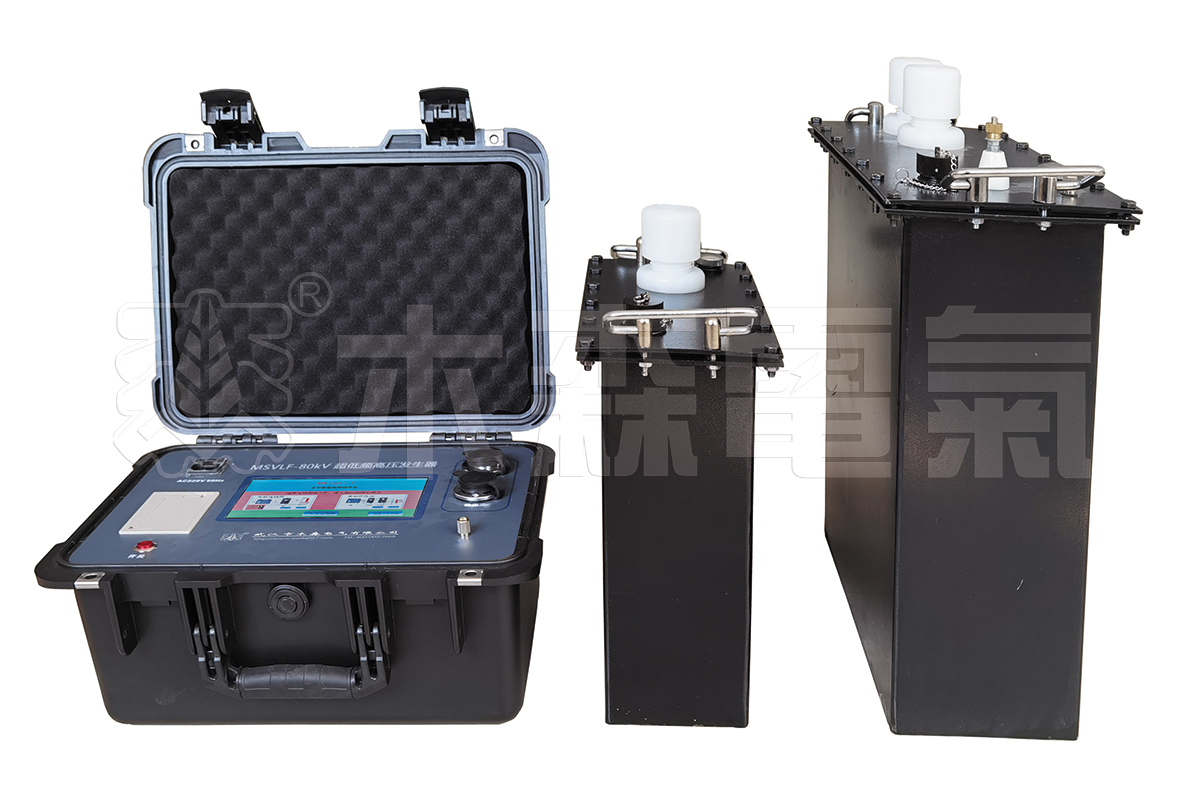

MSVLF-80KV/1.1μF 超低頻0.1Hz試驗裝置- 額定電壓小于或等于50kV的超低頻采用單聯結構(一臺升壓器);大于50kV的超低頻采用串聯結構(兩臺升壓器串聯),使整體重量大大減輕,帶載能力增強,而且兩臺升壓器可單獨作低電壓等級的超低頻使用。
- 電流、電壓、波形數據均直接從高壓側采樣獲得,所以數據準確。
- 具有過壓保護功能,當輸出超過所設定的限壓值時,儀器將停機保護,動作時間小于20ms。
- 具有過流保護功能:設計為高低壓雙重保護,高壓側可按設定值進行精確停機保護;低壓側的電流超過額定電流時將進行停機保護,動作時間都小于20ms。
- 高壓輸出保護電阻設計在升壓體內,所以外面不需另接保護電阻。
- 由于采用了高低壓閉環負反饋控制電路,所以輸出無容升效應。
