串聯諧振遇問題:找不到諧振頻率?無法升到試驗電壓?含解決辦法
-
責任編輯:葉穆生
人氣:
發表時間:2024-11-21 15:51:22
串聯諧振試驗裝置以全新的、創新的技術完成各種試驗,減少所需電源容量,同時克服傳統諧振僅能滿足一根電纜3小時的極限工作時間,專利技術設計保證工程現場多根電纜連續耐壓的需求。滿足不同等級電壓試驗,電抗器采用多只分開設計,可根據現場試驗需求任意組合。
串聯諧振遇到的問題:找不到諧振頻率?無法升到試驗電壓?含解決辦法
一、找不到諧振頻率。
1、頻率范圍設置過窄。如實際諧振頻率為245Hz,設置頻率范圍為30Hz~200Hz,自然找不到諧振頻率。
2、實際諧振頻率超出30Hz~300Hz頻率范圍。
3、如果試品是長電纜,實際諧振頻率在20Hz~30Hz之間,起始頻率應設為20Hz。
4、如果試品是電纜,由于品質因數低,起始電壓需要設高一點,比如40V或者50V。
5、分壓器測試線斷線或者短路。
6、其它測試線斷開,用萬用表蜂鳴檔檢查每一根測試線。
7、分壓器損壞,用萬用表電容檔測量分壓器高低壓臂電容量。
8、變頻源損壞,將頻率設為50Hz,萬用表交流檔測量變頻源輸出端,手動輸出電壓,觀察萬用表顯示。
9、變頻源保護,關機等10秒重啟變頻源。

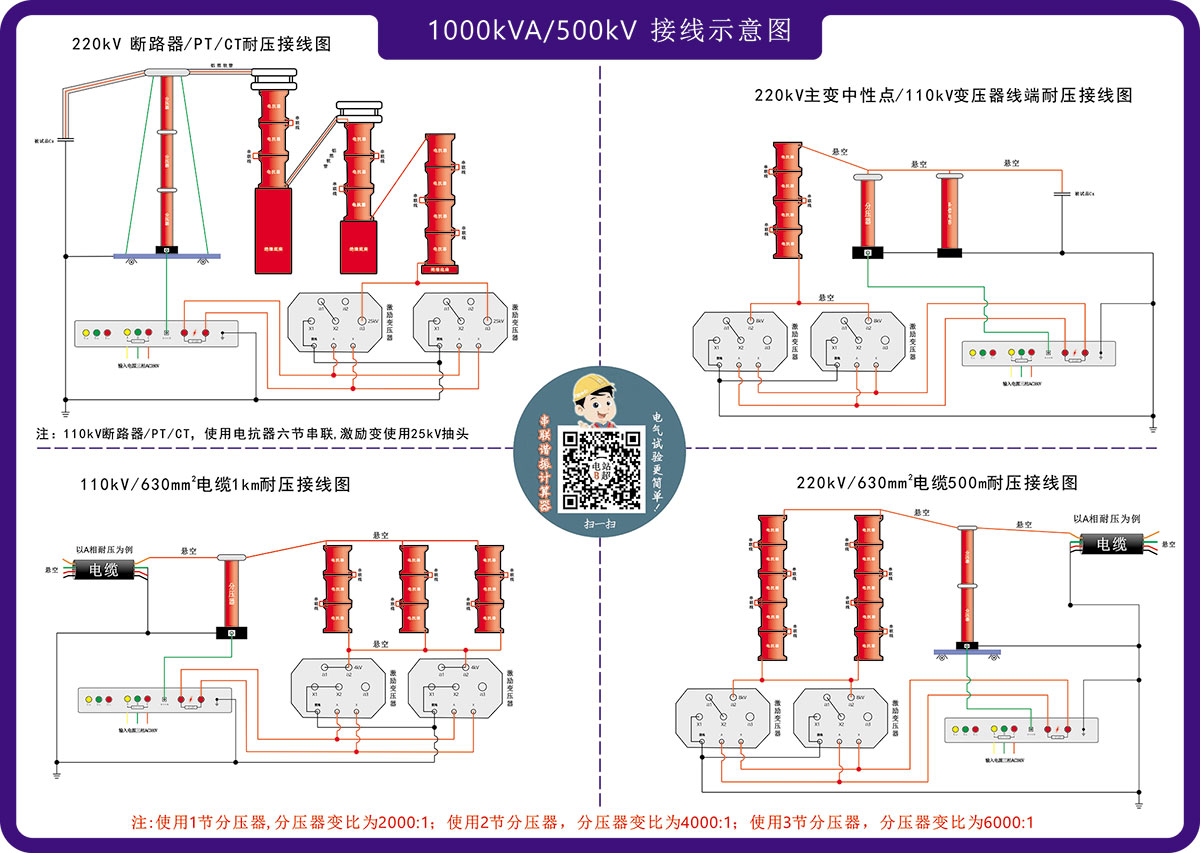

10、激勵變損壞,將變頻源頻率設為50Hz,激勵變選最高輸出抽頭,按圖1所示接線,手動升壓,檢查屏幕上是否有電壓。
圖1:檢查分壓器、激勵變和變頻源接線圖
11、.電抗器損壞,有條件的用直阻儀依次測量電抗器直阻,如果有和其它電抗器直阻出入比較大的就證明電抗器有問題,沒有直阻儀的就用萬用表電阻檔測量。
二、找諧振頻率時過電壓報警。
1、起始電壓設得過高。
2、激勵變抽頭調得過高。
三、無法升到試驗電壓
1、空升,如果空升能夠升到試驗電壓,請依次從下面步驟排除。空升不能升到試驗電壓檢查電抗器、分壓比設置是否正確。
2、試品本身問題,如電纜快要擊穿。
(3)裝置容量不夠。
(4)裝置容量夠但電抗器沒有并聯。
(5)激勵變輸出電壓端子沒有選對。
(6)距離不夠引起電暈甚至放電。
(7)應該用三相380V供電,結果用220V供電。
(8)找到了假的諧振點。
四、激勵變高壓尾沒接地,現象:
(1)有的情況下可以找到諧振點,有的情況無法找到;
(2)即使找到也是個假諧振點,所以升壓很慢;
(3)電壓升到一定時,高壓尾對地放電。
被試品:電纜的長度、截面積、電壓等級、分壓器容量。接線方式,并聯串聯,電抗器數量
