主變間隔電流互感器 電氣預防性試驗有哪些？

責任編輯： 人氣： 發表時間：2024-12-23 09:43:04

• 主變間隔電流互感器是電力系統中用于測量和保護的關鍵設備，以下是對其的詳細分析：
  電流互感器（Current Transformer，簡稱CT）是一種依據電磁感應原理將一次側大電流轉換成二次側小電流來測量的轉換器，其二次電流與一次電流成比例關系。電流互感器通常是由閉合的鐵心和繞組組成，一次側繞組匝數很少，串在需要測量的電流線路中，因此流過線路的全部電流；二次側繞組匝數比較多，串接在測量儀表和保護回路中。



  電流變換與隔離：電流互感器的主要作用是將一次系統的高電流（幾安培到數萬安培）轉換為二次側的標準小電流（通常為5A或1A），以便于儀表、繼電器、保護裝置等設備的測量和控制。同時，它還實現了電氣隔離，保護了二次設備和人員的安全。
  標準化與小型化：電流互感器有助于實現測量儀表、保護裝置和自動控制設備的標準化和小型化。
  保護功能：電流互感器是繼電保護裝置的重要組成部分。它能夠檢測電路中的電流變化，當發生故障或異常時，可以及時切斷故障電路，保護電力系統的安全穩定運行。
  測量精度：電流互感器的準確度級是衡量其性能的重要指標。不同準確度級的電流互感器適用于不同的測量和保護要求。

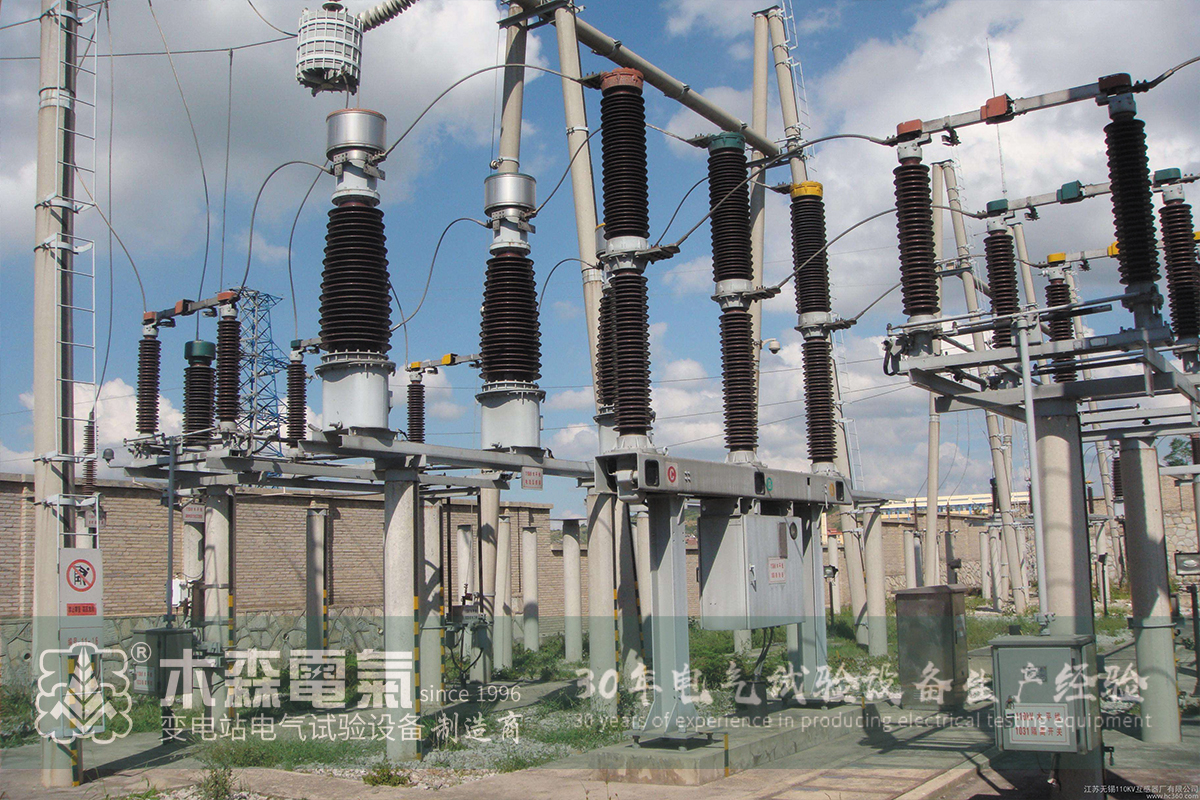

  主變間隔電流互感器主要用于高壓、大電流電氣設備的保護、監測和控制中。例如，在變電站中，它可以用于高壓電纜的過載和短路保護，同時還可以監測電力系統中的電流大小，以便調整電力系統的電力負載和平衡電力系統的運行。



  主變間隔電流互感器的電氣預防性試驗主要包括以下幾個項目：

  一、電流互感器線圈直流電阻測試

  該測試旨在檢查電流互感器線圈的直流電阻是否在規定范圍內，以判斷線圈是否存在斷路、短路或接觸不良等缺陷。測試時，應使用直流電阻測試儀，按照規定的測試電流和電壓進行測量，確保測試結果準確可靠。
   使用設備：MS-510R直流電阻測試儀

  二、電流互感器變流比測試

  變流比測試是檢查電流互感器一次電流與二次電流之間的比例關系是否準確的重要試驗。測試時，可采用變比電橋或比較法，通過比較實際變流比與額定變流比的差異，來判斷電流互感器是否存在變流比誤差過大的問題。這一測試對于確保電流互感器的測量準確性至關重要。
  使用設備：MS-100B變壓器變比組別測試儀

  三、電流互感器線圈絕緣電阻測試

  絕緣電阻測試用于檢查電流互感器線圈的絕緣性能是否良好。測試時，應使用絕緣電阻測試儀（如搖表）分別測量一次對二次和二次之間的絕緣電阻值。通過測量得到的絕緣電阻值，可以判斷電流互感器的絕緣性能是否滿足要求，以防止因絕緣不良而導致的短路或漏電故障。
  使用設備：MS-3126A絕緣電阻測試儀

  四、電流互感器交流耐壓試驗

  交流耐壓試驗是檢查電流互感器在額定電壓下的絕緣性能是否可靠的重要試驗。試驗時，應采用外施工頻電壓的方法，對電流互感器的一次繞組對二次繞組、鐵芯及地進行加壓。加壓過程中，應密切注意電流互感器的變化情況，以及是否有異常聲響或放電現象。通過這一試驗，可以檢驗電流互感器的絕緣強度是否滿足要求，確保其安全可靠地運行于電力系統中。
  使用設備：串聯諧振交流耐壓試驗裝置


  五、油中溶解氣體色譜分析（針對油浸式電流互感器）

  對于油浸式電流互感器，還應進行油中溶解氣體色譜分析。這一試驗通過分析油中溶解氣體的種類和含量，可以判斷電流互感器內部是否存在過熱、放電等異?，F(xiàn)象。例如，乙炔是反映放電性故障的主要指標，一旦出現乙炔組分，就意味著設備可能存在異常。因此，進行油中溶解氣體色譜分析對于及時發現和處理電流互感器的潛在故障具有重要意義。

  綜上所述，主變間隔電流互感器的電氣預防性試驗包括電流互感器線圈直流電阻測試、變流比測試、線圈絕緣電阻測試、交流耐壓試驗以及油中溶解氣體色譜分析（針對油浸式電流互感器）。這些試驗項目能夠全面檢查電流互感器的性能和絕緣狀況，確保其安全可靠地運行于電力系統中。
