避雷器有哪些預防性項目，試驗標準、試驗方法

責任編輯：葉穆生

人氣：

發表時間：2024-12-30 11:10:58

避雷器的常見故障包括受潮、參數選擇不當、電壓分布不均以及外絕緣套污穢或破損等。對于這些故障，應根據具體情況采取相應的判斷和處理方法。同時，為了預防這些故障的發生，應定期進行預防性試驗項目，如絕緣電阻測試、電導電流測試、工頻放電電壓測試以及直流1mA參考電壓及0.75倍1mA直流電壓下的泄漏電流測試等。這些試驗項目有助于評估避雷器的性能和安全性，確保電力系統的穩定運行。

1.預防性試驗：絕緣電阻、直流1mA電壓U_1mA及0.75U_1mA下的泄漏電流、運行電壓下的交流泄漏電流、底座絕緣電阻、檢查放電計數器動作情況
2.特性試驗：
3.其他試驗：工頻參考電流下的工頻參考電壓、

一）絕緣電阻
1、試驗方法：兆歐表法；

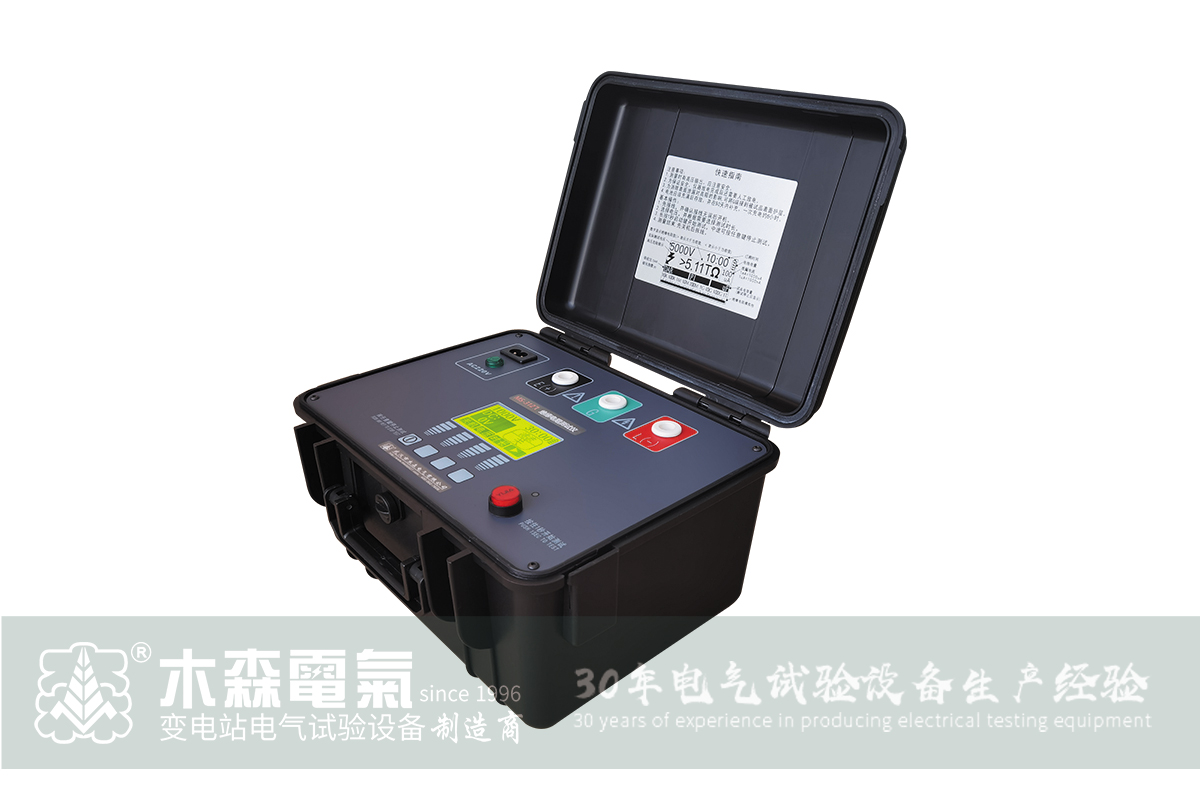

2、試驗儀器：兆歐表、溫濕度計；絕緣電阻測試儀

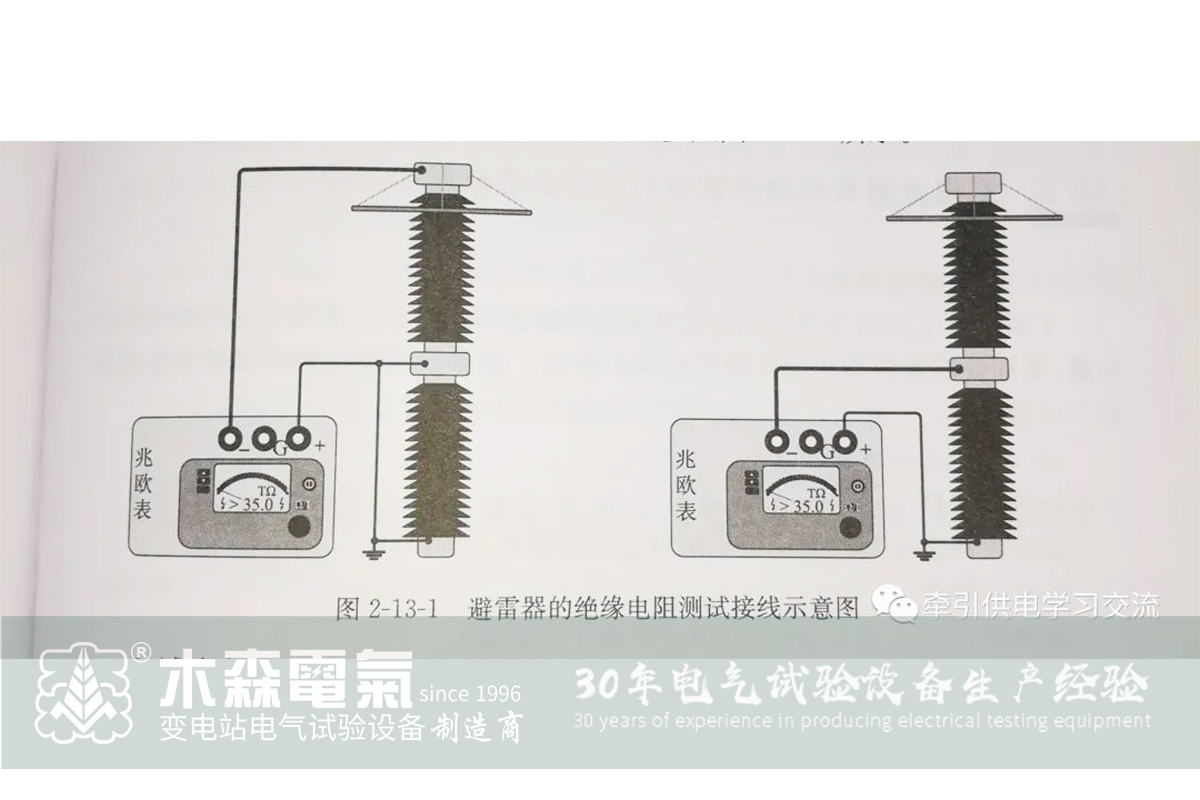

3、試驗方法及接線示意圖

4、試驗步驟、試驗注意事項、試驗結果的判斷等參考其他設備絕緣電阻測試，僅需注意瓷套管表面泄漏電流較大時，可加等電位屏蔽線介于兆歐表G端，屏蔽環可用軟裸線在瓷套管靠近接線端子部位纏繞幾圈。
5、試驗標準
1）35kV以上電壓:用5000V兆歐表,絕緣電阻不小于2500M;
2）35KV及以下電壓;用2500V兆歐表,絕緣電阻不小于1000M;
3）低壓(1kV以下):用500V兆歐表,絕緣電阻不小于2M;
4）基座絕緣電阻不低于5M。

二）測量避雷器的工頻參考電壓和持續電流
1、試驗方法：工頻參考電壓可表明無間隙金屬氧化物避雷器閥片的伏安特性曲線飽和點的位置,從而檢驗避雷器的動作特性和保護特性。測量持續電流能有效地檢驗避雷器的質量狀況。

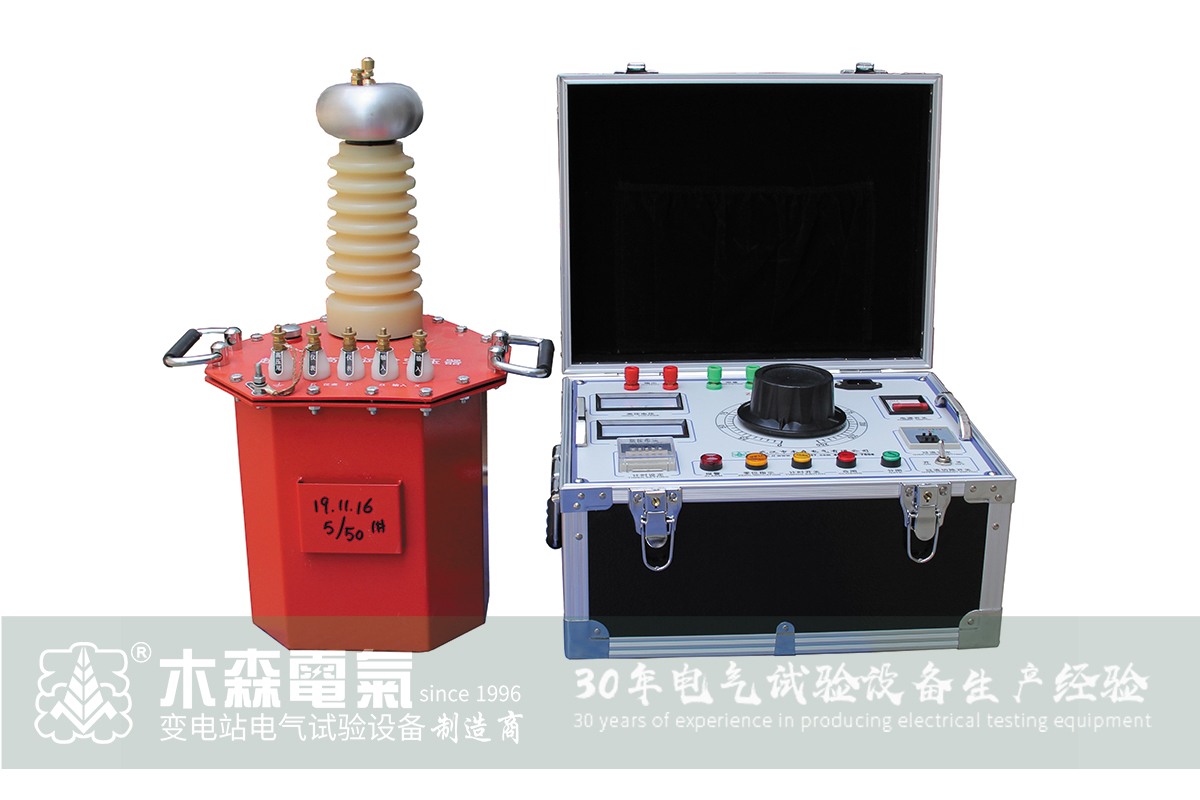

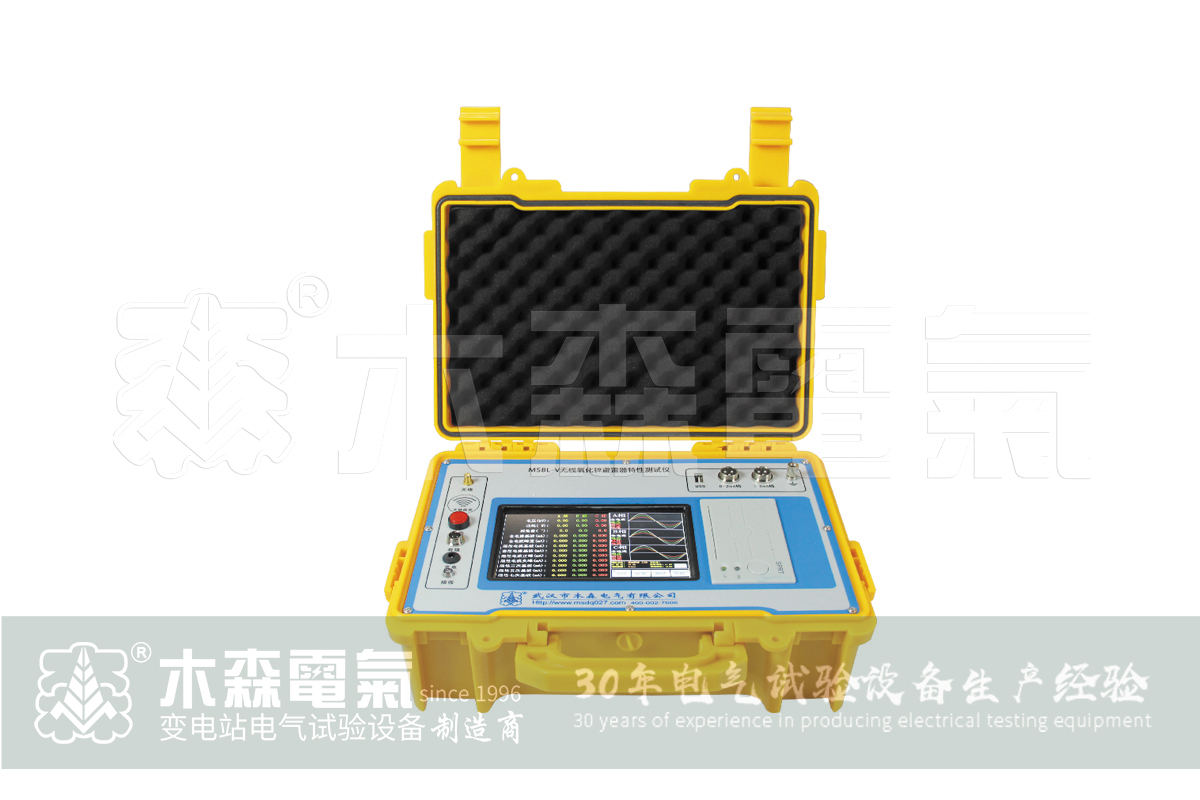

2、試驗儀器：工頻交流耐壓試驗器和泄漏電流測試儀

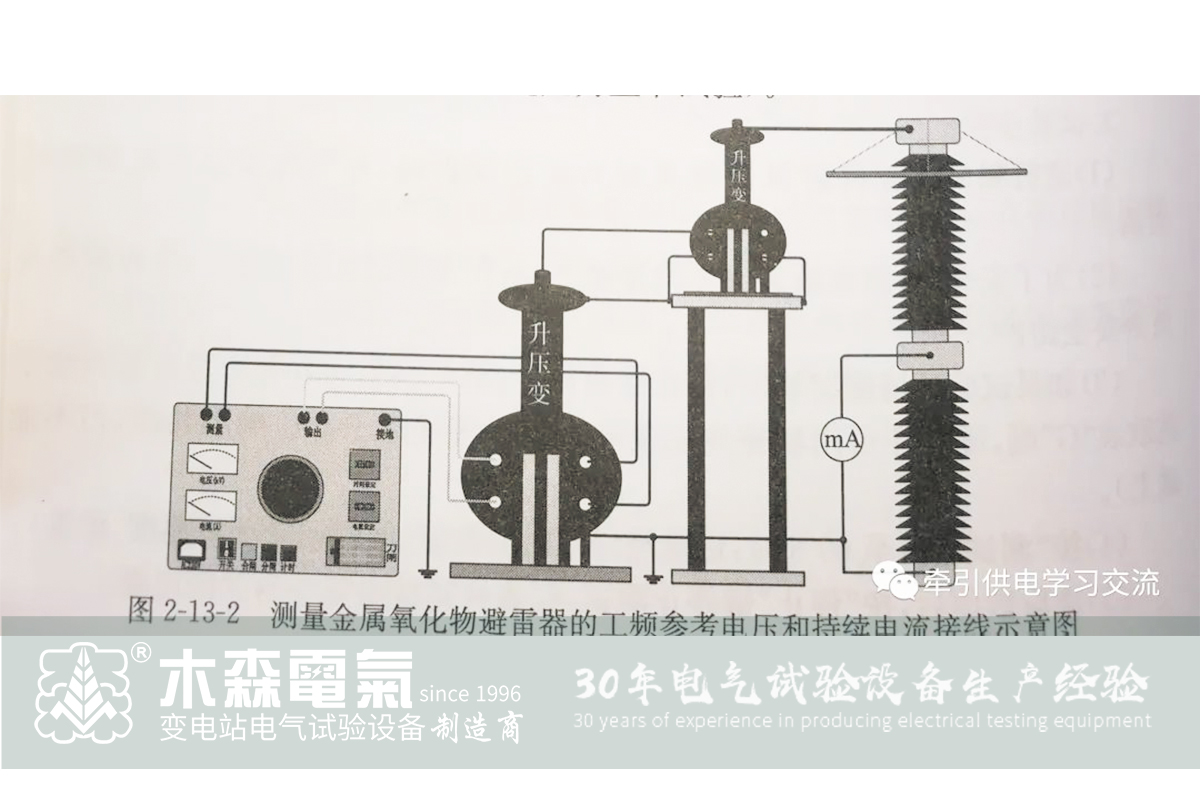

3、試驗方法及接線示意圖

4、試驗步驟、
1)將避雷器上端連接線拆除。
2)用柔軟棉紗把避雷器瓷套擦拭干凈。
3)正確連接工頻交流耐壓試驗器,用測試線連接高壓輸出端與避雷器上端。
4)把泄漏電流測試儀串聯在避雷器下端接地線中。
5)合電源開關,勻速平穩地升電壓到運行電壓值。
6)讀取交流泄漏電流值與阻性電流。
7)試驗完成后,勻速下降電壓至零,切斷電源。

5、試驗注意事項
參考其他交流耐壓試驗
6、試驗標準
1）金屬氧化物避雷器對應于工頻參考電流下的工頻參考電壓,整支或分節進行的測試值,應符合國家標準《交流無間隙金屬氧化物避雷器》(GB11032)或產品技術條件的規定。
2）測量金屬氧化物避雷器在避雷器持續運行電壓下的持續電流,其阻性電流或總電流值應符合產品技術條件的規定。
7、試驗結果的判斷
對于良好的金屬氧化物避雷器,在正常運行電壓下交流泄漏電流很小,且主要為容性電流,當阻性電流增大很多說明絕緣已經劣化。

三）直流1mA電壓U_1mA及0.75U_1mA下的泄漏電流、運行電壓下的交流泄漏電流
1、試驗方法：參考直流耐壓和泄漏電流試驗。

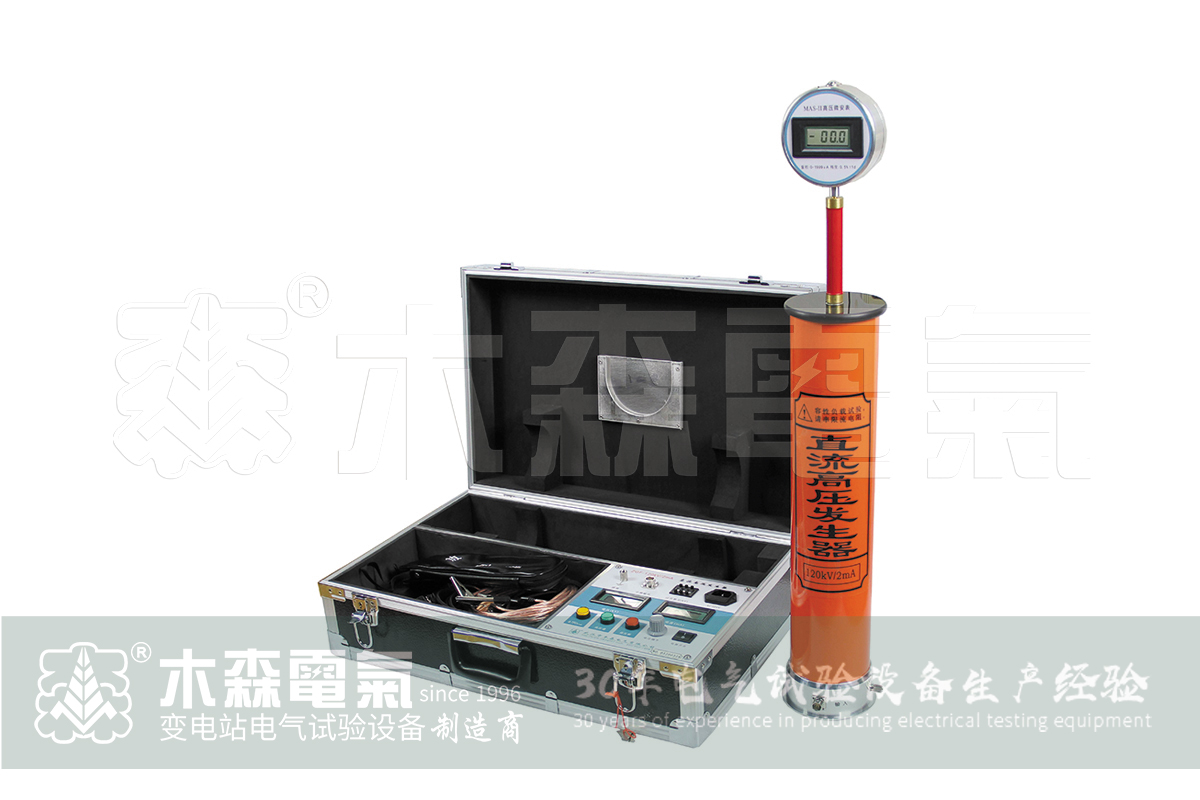

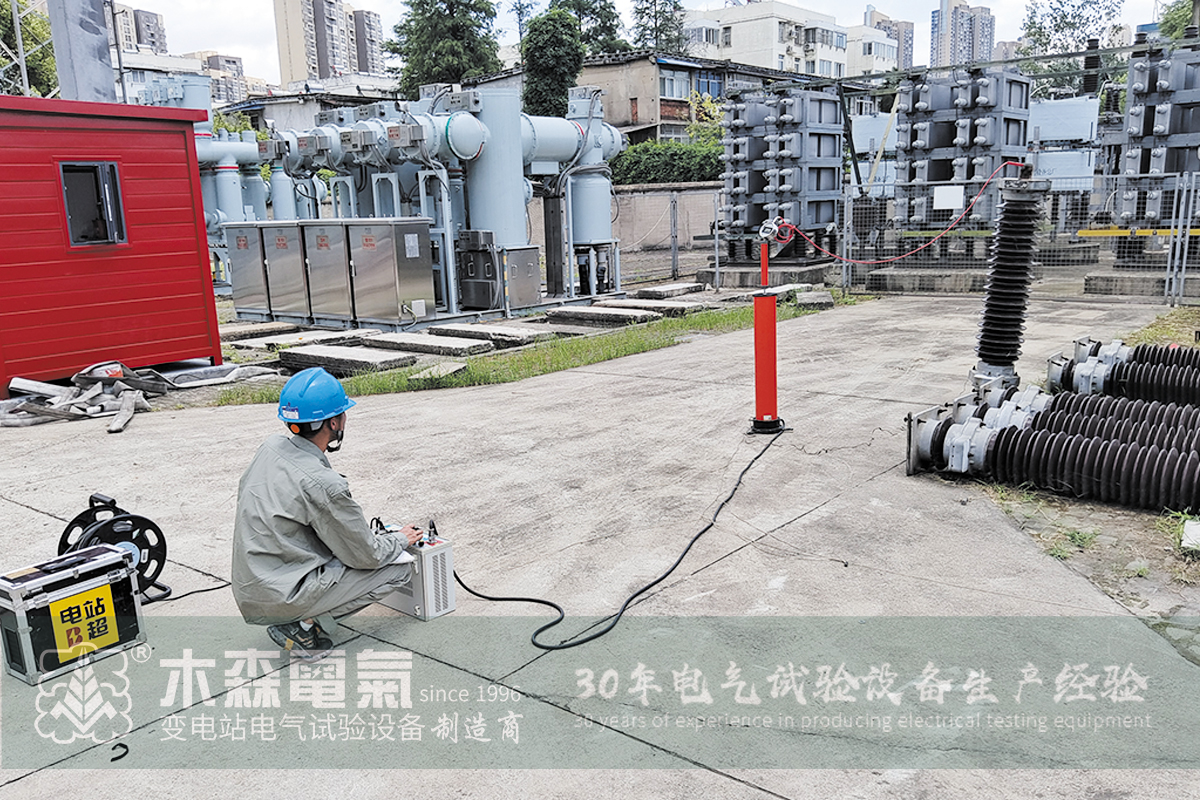

2、試驗儀器：直流高壓發生器
3、試驗方法及接線示意圖

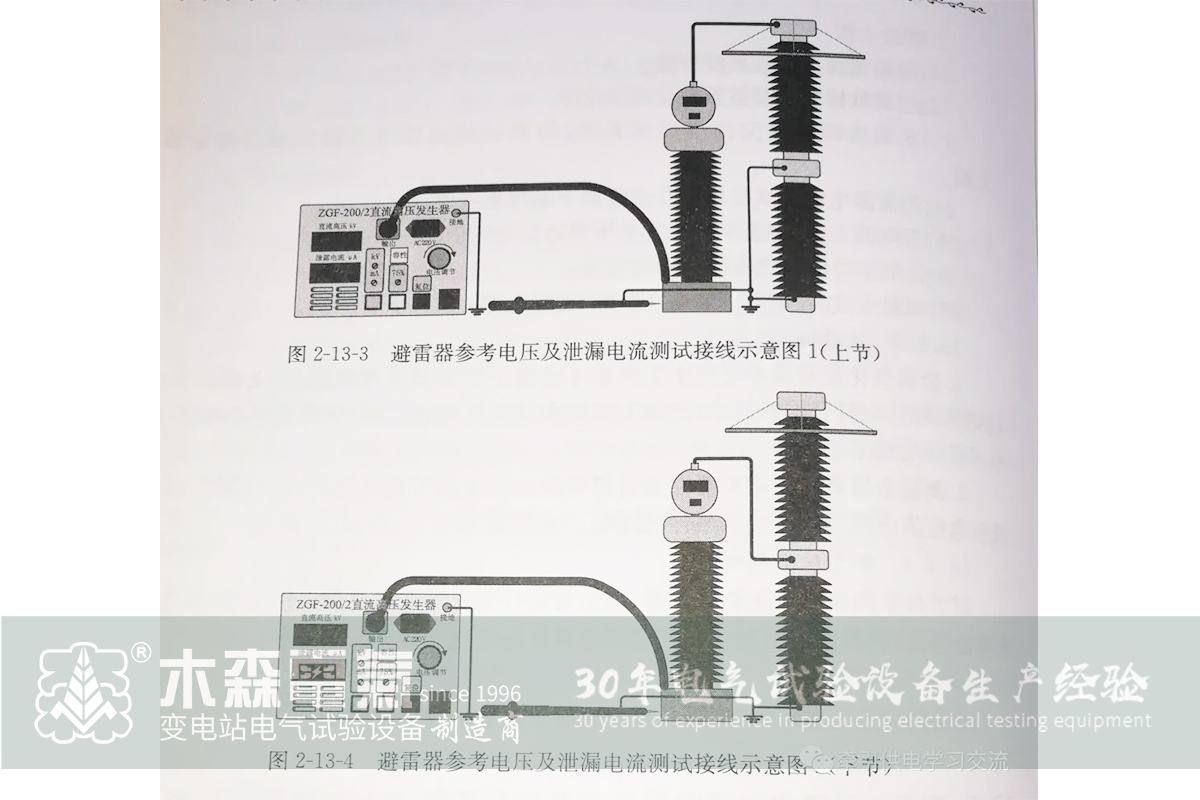

一般情況下,雙節避雷器分兩次進行試驗,上節避雷器試驗接線和下節避雷器試驗接線如下圖所示。
4、試驗步驟
參考變壓器直流耐壓和泄漏電流測試
5、試驗注意事項
參考變壓器直流耐壓和泄漏電流測試
另溫度對試驗結果影響較大,溫度每升高10℃,U降低1%,必要時進行換算。
6、試驗結果的判斷
將測量的U電壓值與初始值比較,變化不應大于5%,0.75U電壓下的泄漏電流不應大于50A,也就是說在電壓降低25%時,合格的金屬氧化物避雷器的泄漏大幅降低,從1000A到50A以下。若U電壓下降或0.75U下泄漏電流明顯增大,就可能是避雷器閥片受潮老化和瓷質有裂紋。
7、試驗標準
1）金屬氧化物避雷器對應的1mA泄漏電流下的直流參考電壓和75%U電壓下的泄漏電流應符合產品技術條件的規定。實測值與制造廠規定值比較,變化不應大于5%。
2）0.75倍直流參考電壓下的泄漏電流值不應大于50A,或符合產品技術條件的規定。試驗時若整流回路中的波紋系數大于1.5%時,應加裝濾波電容器,可為0.01~0.1F,試驗電壓和泄漏電流應在高壓側測量。
四）檢查放電計數器動作情況
1、試驗方法：檢查放電計數器動作是否正常,放電計數器在運行中可以記錄避雷器是否動作及動作的次數,以便積累資料,分析電力系統過電壓情況,它是避雷器的重要配套設備。
2、試驗儀器：絕緣電阻表、電容器、電壓源、標準毫安表、電阻器、調壓器
3、試驗方法及接線示意圖

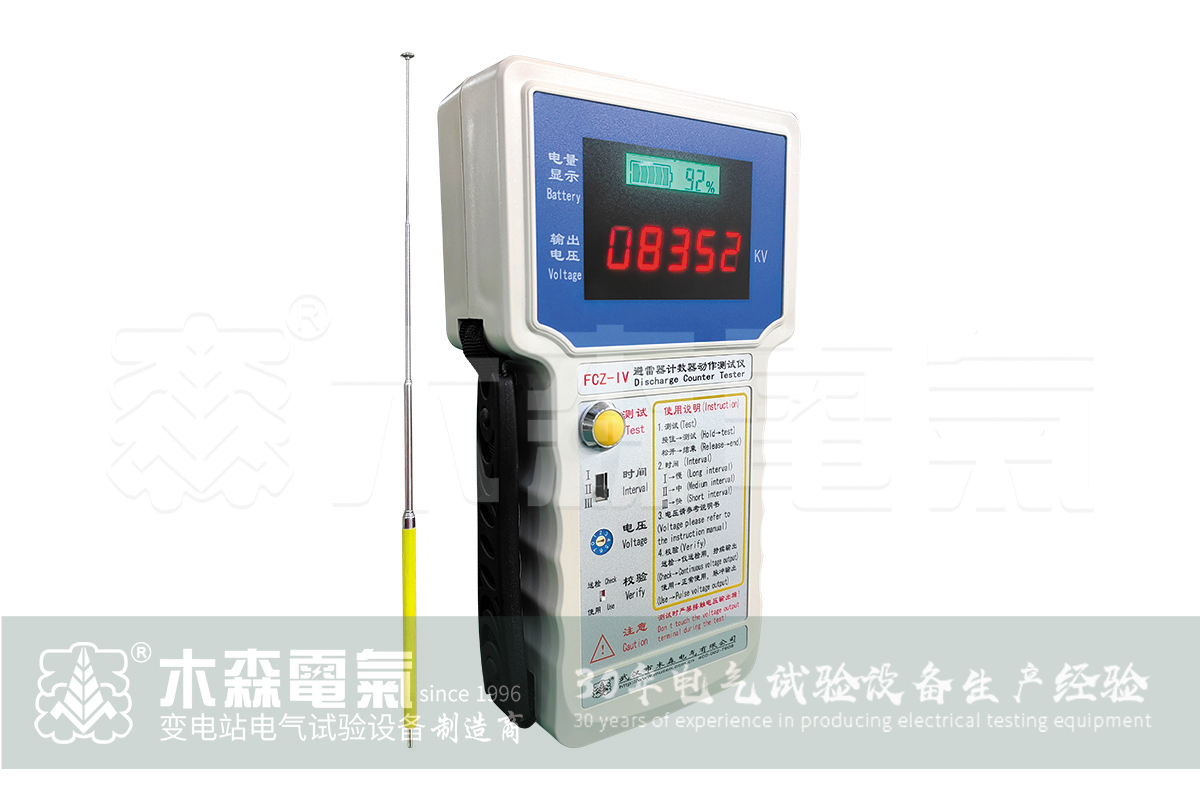

記數器動作試驗器或用一個1000V或2500V絕緣電阻表給一個電容量約為5~10F的電容器充電,然后用電容器通過放電計數器放電,記數器應當動作。用電壓源或者將標準毫安表、電阻器和調壓器串聯進放電計數器回路,檢查電流表指示應正常。
普通放電計數器可采用下圖所示方式測試放電計數器的動作情況。
對于帶泄漏電流指示的放電計數器可采用在回路中串聯標準電流表的方式進行比對放電計數器上的電流顯示情況,如下圖所示。
4、試驗步驟
1)將電源線接好后,檢查儀器及接線是否正確,確認無誤后才可進行試驗。
2)連續測試3~5次,每次應正常動作,每次時間間隔不小于30s,測試后計數器應調到0或統一數值。
3)調節回路電流,檢查被測量?jī)x表指示應正常。
5、試驗標準
檢查放電計數器的動作可靠性,避雷器監視電流表指示應良好。
6、注意事項
檢驗完畢后,立即關掉電源,才能拆除接線。測試中或電源關閉前,操作人員不能觸碰測試線非絕緣部分,以免造成人身事故。
