超低頻耐壓介損測試儀主要功能及測試原理
-
責任編輯：葉穆生
人氣：
發表時間：2025-01-02 11:13:02
超低頻耐壓介損測試儀:是一種基于交流電的測試儀器，其工作原理是通過產生低頻電場，將電纜絕緣材料的損傷或老化程度通過其耐壓性能反映出來。以下是對該測試儀的詳細介紹：
一、主要功能
超低頻耐壓介損測試儀主要用于測試高壓電力電纜、電纜附件、電纜連接器、變壓器繞組等設備的絕緣強度。同時，它還可以進行介質損耗測試，以評估絕緣材料的質量和性能。
二、測試原理
在測試時，儀器輸出低頻高壓信號，通過測試電極施加在電纜的不同極性上，產生高電場強度，使電纜絕緣體發生放電或擊穿，從而測試其耐壓性能。此外，儀器還可以通過采集和分析放電過程中的電流和電壓信號，來計算絕緣材料的介質損耗。
三、主要組成
超低頻耐壓介損測試儀通常由發生器、耐壓測試儀主機、測試電極、電纜接口等部分組成。其中，發生器主要用于產生低頻高壓信號，測試儀主機用于對信號進行處理和控制，測試電極用于施加電場，電纜接口則用于與被測試的電纜進行連接。
四、技術特點
- 低頻高壓：測試儀采用超低頻高壓信號進行測試，這有助于降低試驗電源容量，減小設備的體積和重量。
- 高靈敏度：測試儀具有高精度和高靈敏度的測量系統，能夠準確反映絕緣材料的耐壓性能和介質損耗。
- 多功能性：測試儀不僅具有耐壓測試功能，還具有介質損耗測試功能，為設備絕緣性能的全面評估提供了便利。
- 安全性：測試儀通常配備有完善的安全保護措施，如接地保護、過壓保護、過流保護等，以確保測試過程中的安全。
五、操作規程
- 使用前先將儀器外殼接地，以保證操作安全。
- 插好電源，將高壓輸出線和低端輸出線分別與儀器兩輸出端接好，并將兩輸出線端頭懸空放置好。
- 根據試驗要求設置擊穿電流設定值，并調節報警值調節旋鈕使電流表顯示值為用戶所需報警值。
- 根據試驗要求設置試驗時間和試驗電壓。
- 按下“復位”按鈕，切斷試驗電壓，然后將高壓輸出試驗夾高端及輸出低端分別接于試品的帶電部分與殼體之間。
- 按下“啟動”按鈕，此時高壓加到試品上，電流表顯示擊穿電流值，待計時完成后，試品合格則自動復位；如果試品不合格，高壓自動切斷，并聲光報警。
- 如果要中途停止測量，可立即按下“復位”按鈕，試驗高壓被切斷，測量停止。
- 試驗完成后，切斷電源，確保安全。
六、注意事項
- 測試儀只能在停電的設備上使用，接地端應可靠接在接地網上。
- 被試設備從運行狀態斷開高壓引線轉為檢修狀態，并對其清掃，初步絕緣試驗良好后，方可利用該儀器進行試驗。
- 根據設備的安裝情況確定接線方法，并在相應的菜單選項中選擇。
- 根據不同設備正確選擇測試電壓等級，并在相應的菜單選項中選擇所需電壓。
- 測試過程中如遇危及安全的特殊情況時，可緊急關閉總電源。

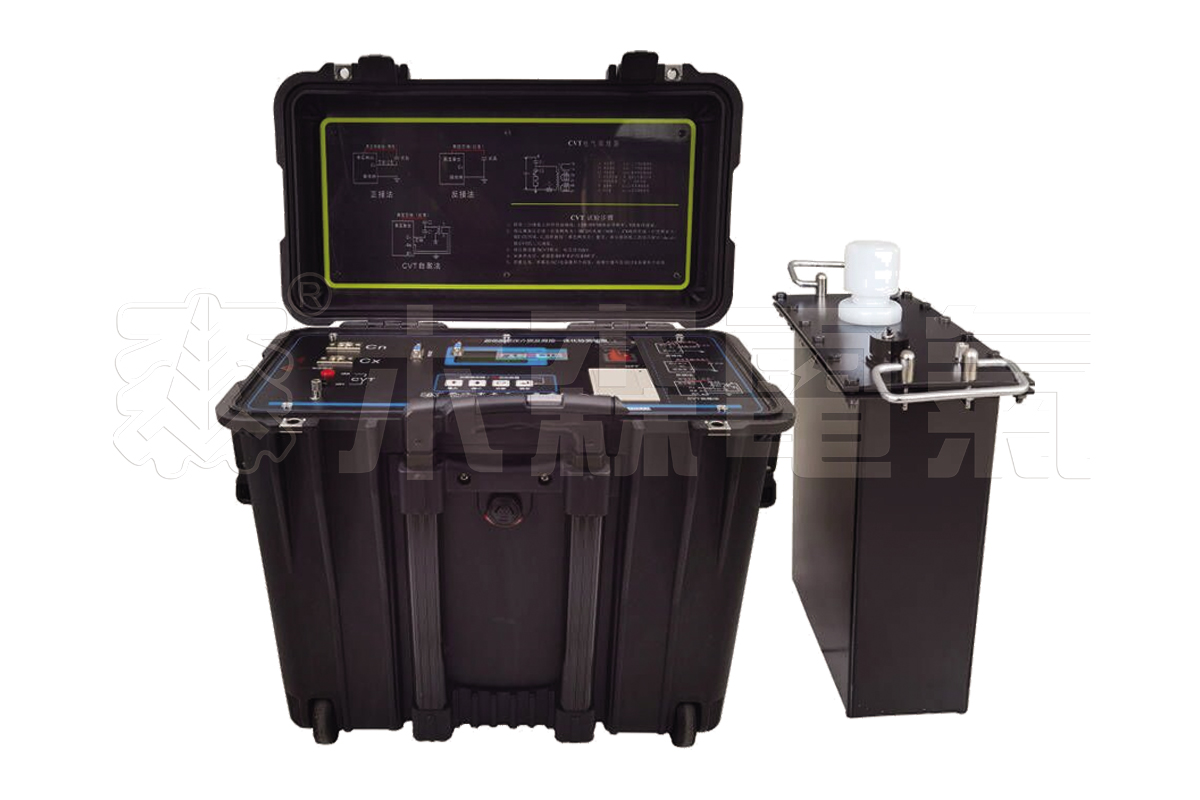

MS-101G多功能超低頻耐壓介損測試儀:單機便可完成10kV/35kV 電纜的絕緣電阻測量、介損測量、交直流耐壓試驗。多功能超低頻耐壓、直流耐壓、測介損、測絕緣電阻、測電容
