電力變壓器詳細介紹及預防性試驗項目有哪些？

責任編輯： 人氣： 發表時間：2024-11-25 10:59:14

• 電力變壓器是電力系統中至關重要的設備，以下是對其的詳細介紹：電力變壓器是一種靜止的電氣設備，用于將某一數值的交流電壓（電流）變換成頻率相同的另一種或幾種數值不同的電壓（電流）。它是電力輸配電、電力用戶配電的必要設備，廣泛應用于工業、農業、交通、城市社區等領域。電力變壓器的工作原理基于電磁感應原理。當一次繞組通以交流電時，就產生交變的磁通，這些磁通通過鐵芯的導磁作用，在二次繞組中感應出交流電動勢。二次感應電動勢的高低與一、二次繞組匝數的多少有關，即電壓大小與匝數成正比。通過改變繞組的匝數比，就可以實現電壓的變換。電力變壓器的主要部件包括鐵芯、繞組、油箱、冷卻裝置、絕緣套管和保護裝置等。



  1. 鐵芯：是變壓器的主磁路，又是它的機械骨架。鐵芯由鐵芯柱和鐵軛兩部分組成，鐵芯柱上套裝繞組，鐵軛則使整個磁路閉合。
  2. 繞組：是變壓器的電路部分，分為原繞組和副繞組。原繞組接于電源側，副繞組用于接負載。
  3. 油箱：用于裝油，同時起機械支撐、散熱和保護器身的作用。變壓器油既是絕緣介質，又是冷卻介質。
  4. 冷卻裝置：通過受熱后的對流，將鐵芯和繞組的熱量帶到箱壁及冷卻裝置，再散發到周圍空氣中。
  5. 絕緣套管：將線圈的高、低壓引線引到箱外的絕緣裝置，它將引線對地（外殼）絕緣，又起固定引線的作用。
  6. 保護裝置：包括儲油柜（油枕）、吸濕器（呼吸器）、安全氣道（防爆筒）、凈油器（熱虹吸凈油器）和氣體繼電器（瓦斯繼電器）等，用于保護變壓器免受各種故障和異常情況的損害。

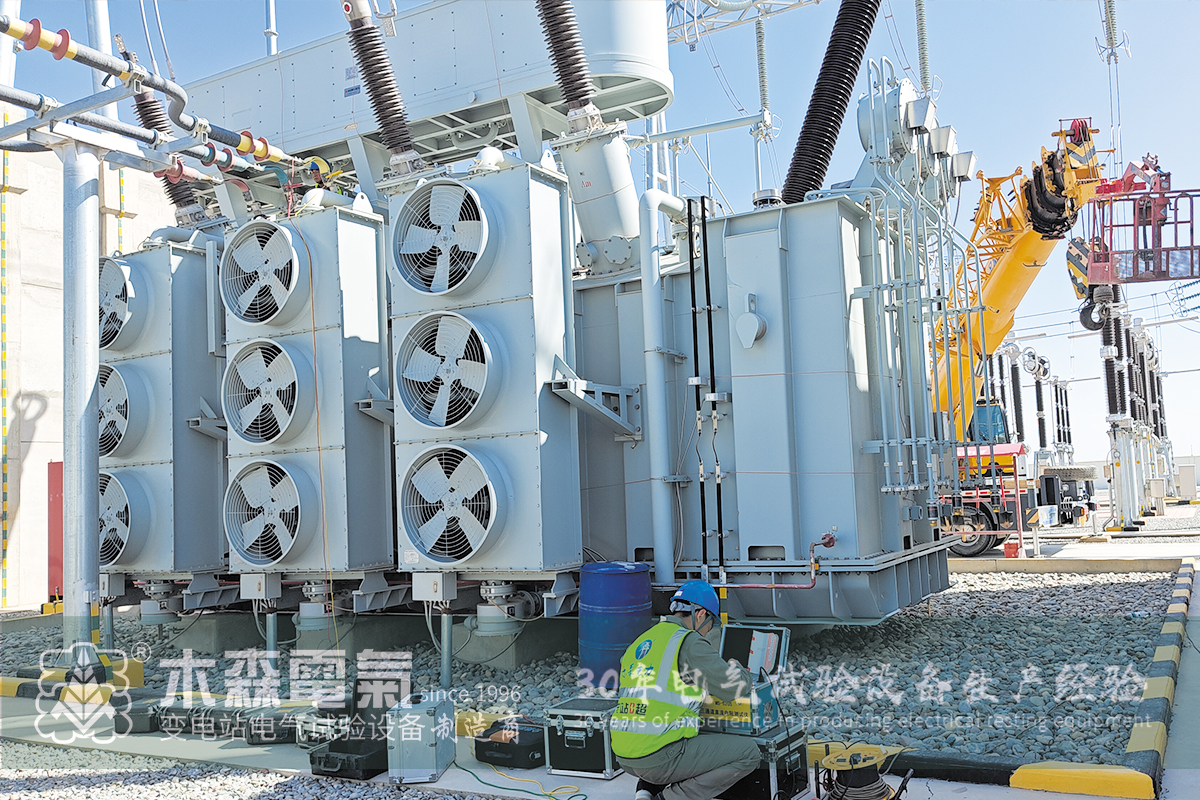

  變壓器（電抗器）試驗項目（高壓試驗）預防性實驗項目包括

  1、繞組直流電阻
  2、繞組絕緣電阻吸收比或極化指數
  3、繞組連同套管的交流耐壓試驗（干式變壓器）
  4、繞組連同套管的tanδ的測量
  5、電容型套管的tanδ的測量
  6、鐵芯及夾件的絕緣電阻
  7、有載分接開關試驗部分項目
  8、變壓器套管試驗
  9、絕緣油試驗
  10、紅外測溫
