電力變壓器預防性試驗項目（繞組直流電阻）測量方法

責任編輯：葉穆生 人氣： 發表時間：2024-11-25 11:11:35

• 電力變壓器是電力系統中至關重要的設備，以下是對其的詳細介紹：電力變壓器是一種靜止的電氣設備，用于將某一數值的交流電壓（電流）變換成頻率相同的另一種或幾種數值不同的電壓（電流）。它是電力輸配電、電力用戶配電的必要設備，廣泛應用于工業、農業、交通、城市社區等領域。電力變壓器的工作原理基于電磁感應原理。
  電力變壓器預防性試驗項目（繞組直流電阻）測量方法：
  測量目的：1、檢查繞組焊接質量 2、檢查繞組導體或引出線是否存在斷股或開路問題 3、檢查層匝間有無短路的現象 4、檢查分接開關接觸有無良好

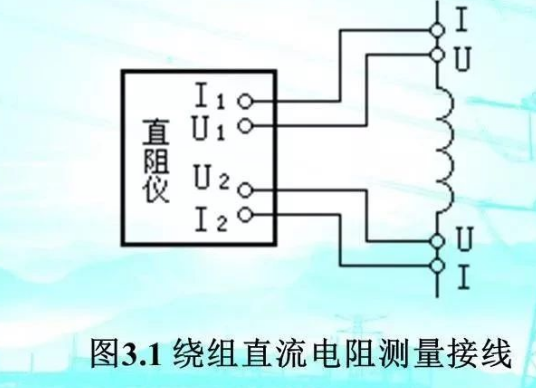

  測量方法：目前基本上是采用直流電阻測試儀進行測量，測量接線如圖：

  注意事項：
  測量前：1、記錄變壓器繞組溫度和絕緣油溫度 2、測量端子應接觸良好。必要時應打磨測點表面 3、調節無載分接開關時，應來回轉動幾次觸頭，使觸頭接觸良好。4、測量時非被測繞組不宜短路，各繞組間也不能通過接地開關與大地形成短路 5、當測量線的電流引線和電壓引線分開時，應將電流引線夾于被測繞組的外側，電壓引線夾于被測繞組的內側，這樣才能避開接觸電阻的影響。

  測量中：1、對于中小型的變壓器，要注意測量電流不宜超過變壓器額定電流的20%,以免線圈發熱造成直流電阻的增加 2、測量大型變壓器低壓繞組的直流電阻時，宜選擇50A~100A的測量電流，以免測量時間太長。 3、由于變壓器電感大，數據穩定需要一段時間，必須等待數據穩定后才能讀數。

  測量后：1測量結束后，應待測量回路衰減到零后方可拆開測量接線，嚴禁未放電或放電不完全就斷開測量回路，以免感應過電壓損壞變壓器或測量儀器，感應電壓與電感L的電流的變化率成正比，如果電流不為零，突然切斷電流相當于dt等于零，電流的變化率為無窮大，理論上感應電壓也是無窮大。

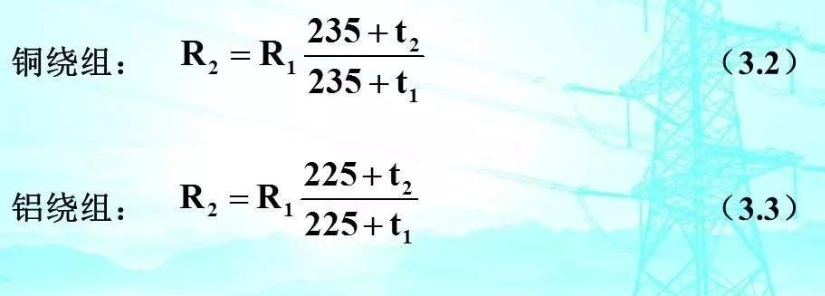

  將測量結果換算到同一溫度下，與歷年試驗數據或交接試驗數據進行比較，換算公式如下：


  3、當發現測量結果異常時，應首先排除測量過程的原因，比如測量部位接觸不良、測量接線不正確(未按圖3.1接線)、分接開關觸頭氧化、儀器工作不正常、由于電感影響讀數尚未穩定等等，只有將外部因素排除后才能下結論。
  3.4不同連接方式繞組直流電阻的測量及計算

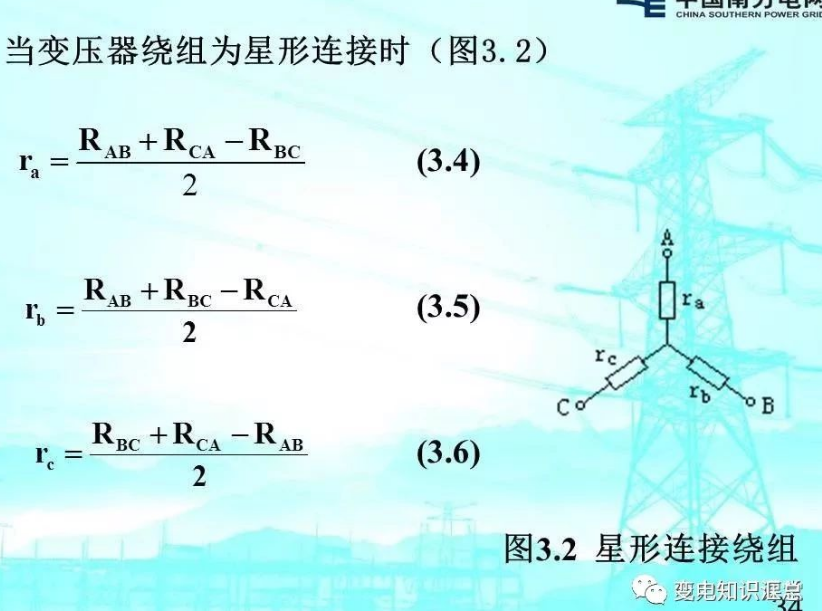

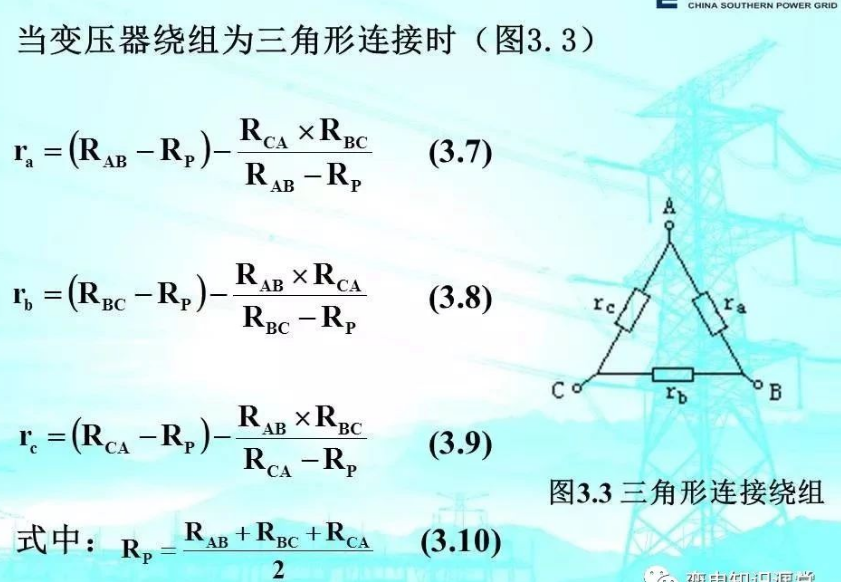

  1)星形連接的繞組且有中性點引出時，分別測量三相繞組的直流電阻，即RAO、RBO、Rco:2)三角形連接或無中性點引出線的星形連接繞組，測量線間直流電阻，即RAB、RBC、RCA;3)必要時，可按以下公式將線間電阻換算為相電阻:



  測試設備：MS-510R變壓器直流電阻測試儀

  適用于各類電力變壓器,互感器繞組等感性低阻值電阻的測量與分析
