電力變壓器預防性試驗項目（繞組絕緣電阻及極化指數測量）測量方法

責任編輯：穆森 人氣： 發表時間：2024-11-25 11:32:49

• 電力變壓器是電力系統中至關重要的設備，以下是對其的詳細介紹：電力變壓器是一種靜止的電氣設備，用于將某一數值的交流電壓（電流）變換成頻率相同的另一種或幾種數值不同的電壓（電流）。它是電力輸配電、電力用戶配電的必要設備，廣泛應用于工業、農業、交通、城市社區等領域。電力變壓器的工作原理基于電磁感應原理。

  電力變壓器預防性試驗項目（繞組絕緣電阻及極化指數測量）測量方法：

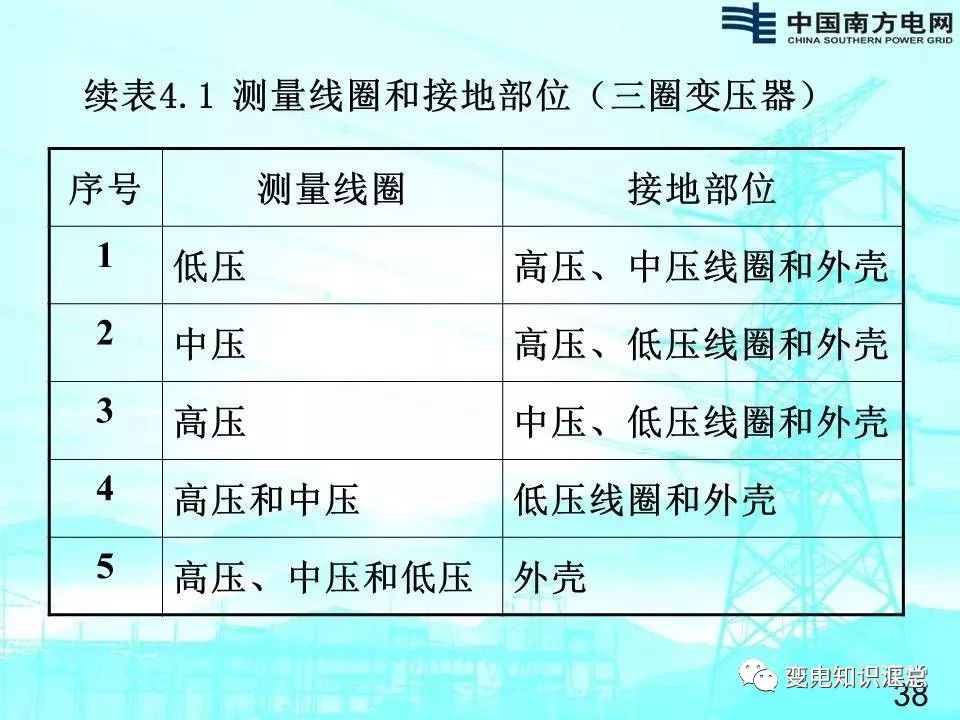

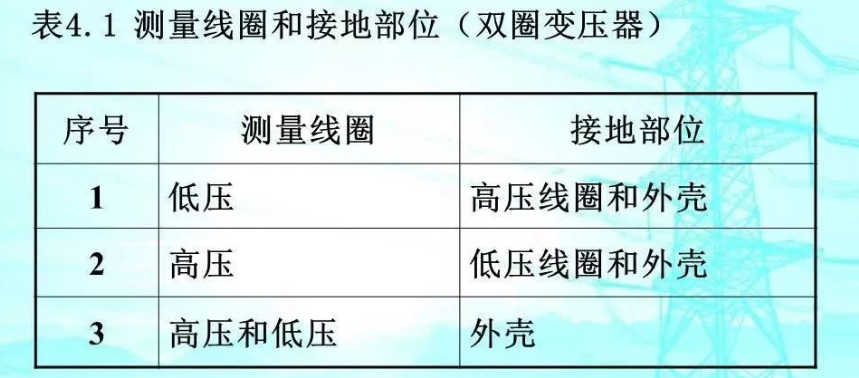

  項目主要是檢查變壓器的絕緣是否有受潮臟污以及貫穿性的集中缺陷。在測量變壓器的絕緣電阻時宜待其上、下層油溫基本一致后，再進行測量。一次引線全部拆開時的試驗.拆開各側繞組連線，按規程規定選擇兆歐表的測量電壓，非測量線圈和變壓器外殼接地。測量線圈和接地部位見表4.1。


  不拆開一次引線時的試驗：由于現場條件限制或為了縮短停電時間，試驗中只拆開中性點連接線和低壓繞組連接線，不拆開高、中壓繞組的連接線，在測量高、中壓繞組對低壓繞組及地的絕緣電阻時會把外部瓷瓶、避雷器CVT等設備的絕緣電阻包括進去，測量的數據不能真實地反映變壓器繞組內部的絕緣狀況。為了避開外部絕緣對高、中壓側繞組的影響，應采用特殊的測量方法，即測量高、中壓繞組對低壓繞組及鐵芯和夾件的絕緣電阻。而低壓繞組可以測量對地絕緣電阻。
  1)準備工作
  拆開高、中壓繞組中性點連線，拆開低壓繞組連線，打開鐵芯和夾件的接地線。
  2)測量接線
  不同的兆歐表其屏蔽端子G對接地端子E的電壓不一樣，為了避免鐵芯和夾件承受高電壓，在不拆開一次引線試驗時兆歐表電壓不宜超過2500V

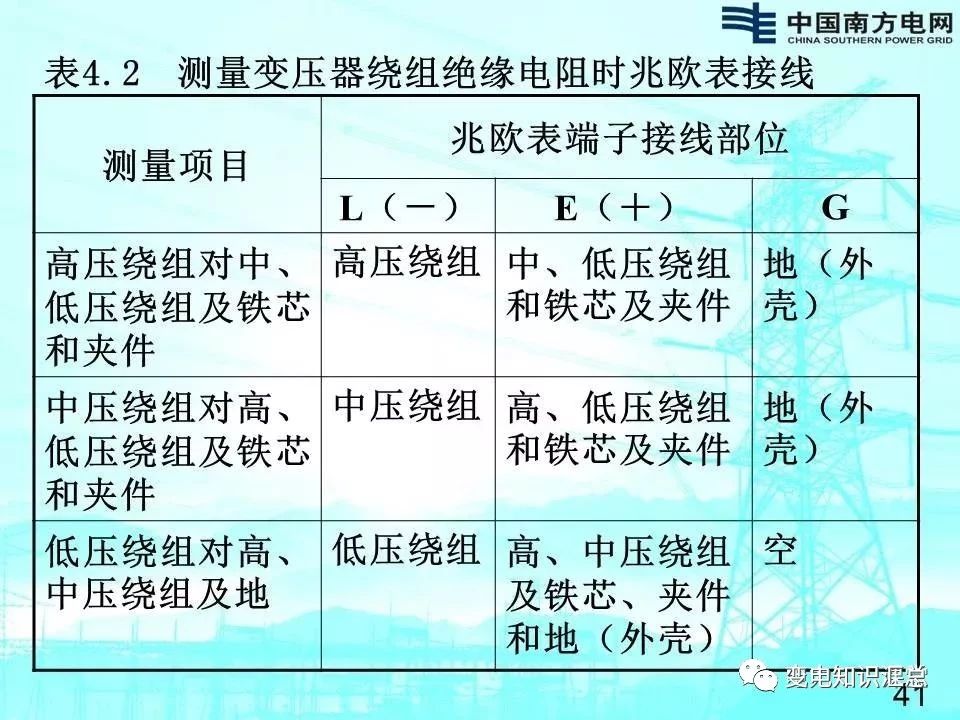

  測量方法：按表4.2要求接好試驗線。啟動兆歐表后，分別讀取15s、1min的數據，以便計算吸收比。當需要測量極化指數時，應讀取1min和10min的數據
  注意事項：
  1)使用2500V或5000V(220kV及以上變壓器)兆歐表進行測量，不拆一次引線時兆歐表電壓不宜超過2500V，對于220kV及以上的變壓器，兆歐表的短路電流最好不小于3mA，每次測量應采用同一型號的兆歐表;
  2)測量引線應絕緣良好;
  3)測量前、后應充分放電;
  4)測量另一相或同一相進行重復測量時，應將三相對地短路放電5分鐘以上再測量，以消除吸收電流的影響。
  如果不充分放電，三相測量結果可能會出現嚴重的不平衡現象。由于相對地和相間都存在分布電容，如果放電不充分，當對同一相連續測量時，相當于對同一個電容器連續充電，電容上的殘余極化電勢與兆歐表電壓是串聯相減的關系，充電電流必定是越充越小，所以絕緣電阻的測量結果是偏大;而換相時，由于接地端變換，相間電容的殘余極化電勢與兆歐表的電壓是串聯相加的關系，使電容的起始充電電流增加，導至絕緣的測量結果偏小。
  5)測量吸收比或極化指數時，如果因為異常原因造成測量中斷，必須將被測量繞組重新短路對地充分放電后再重新開始測量。
  6)如果懷疑套管臟污造成絕緣電阻偏低時，可用軟銅線在套管適當位置(與測量端相隔2~3個瓷裙即可)繞一個屏蔽電極，與兆歐表的屏蔽端子連接，消除套管泄漏電流的影響。
  測量結果的判斷
  通常有幾種測量結果:
  1)絕緣電阻和吸收比都很小，說明絕緣存在受潮或臟污的問題:
  2)絕緣電阻偏小，但吸收比很大，通常是絕緣油絕緣電阻偏低或介質損耗偏大所造成，當吸收比不小于1.3時，絕緣電阻只要不小于前次試驗值的70%，均認為合格，或與絕緣油的試驗結果綜合判斷:
  3)絕緣電阻很大，但吸收比較小，是絕緣良好的表現。規程規定1分鐘絕緣電阻達到10000MQ時，吸收比和極化指數只作為參考。
  4)絕緣電阻上升到一定數值后突然下降，并有規律地反復出現，這種情況說明絕緣中某些部位存在局部放電現象，應讀取絕緣電阻的最大值。
