電力變壓器預防性試驗項目：繞組連同套管的交流耐壓試驗

責任編輯：葉穆生 人氣： 發表時間：2024-11-25 11:11:35

• 電力變壓器是電力系統中至關重要的設備，以下是對其的詳細介紹：電力變壓器是一種靜止的電氣設備，用于將某一數值的交流電壓（電流）變換成頻率相同的另一種或幾種數值不同的電壓（電流）。它是電力輸配電、電力用戶配電的必要設備，廣泛應用于工業、農業、交通、城市社區等領域。電力變壓器的工作原理基于電磁感應原理。
  電力變壓器預防性試驗項目：繞組連同套管的交流耐壓試驗：
  交流耐壓試驗主要是考核變壓器的主絕緣強度對于油浸式變壓器，必須在變壓器充滿合格的絕緣油并靜止一定時間后才能進行試驗，一般110kV以下變壓器注油后要靜止24小時以上，220kV變壓器靜止時間應大于48小時，500kV變壓器靜止時間應大于72小時。變壓器的交流耐壓應在絕緣電阻合格后方可進行。

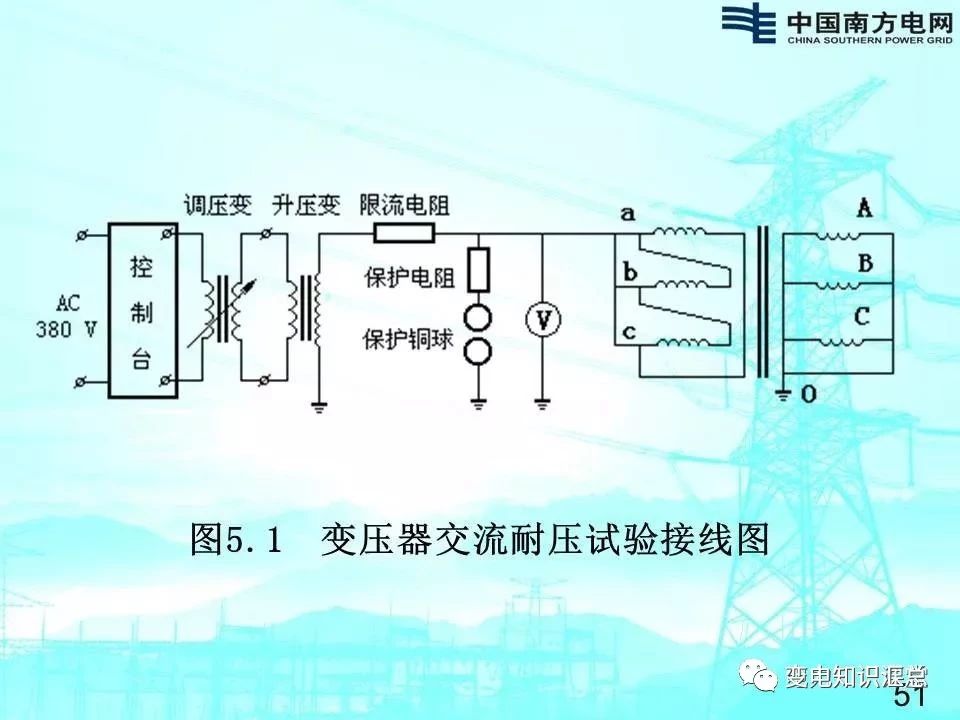

  試驗接線：當變壓器繞組對地電容較小，所需的試驗設備容量不大時，可以采用常規的試驗方法。試驗接線見圖5.1，被試?yán)@組應首尾短接，目的是防止非加壓端產生容升;其它繞組應短路接地，防止可能產生的懸浮高電壓。

  如果試驗時首尾不短接，在繞組的電感和分布電容的作用下可能會使非加壓端產生容升的現象圖5.2是首端加壓尾端產生容升的原理圖(假定分布電容集中在尾端).如果試驗時首尾不短接，在繞組的電感和分布電容的作用下可能會使非加壓端產生容升的現象圖5.2是首端加壓尾端產生容升的原理圖(假定分布
  電容集中在尾端)由于線圈電感上的電壓降與電容上的電壓降方向相反，所以分布電容上的電壓U。等于試驗電壓U.與電感壓降U-之和，使尾端電壓比首端電壓升高了U值，這就是所謂的容升現象。

  注意事項：
  1)電壓表的高壓端子必須直接接在被試品的高壓端子上;
  2)升壓速度在試驗電壓的75%以下時不規定升壓速度但從75%試驗電壓升到100%試驗電壓則要求升壓速度為每秒2%，即在12.5秒左右升到100%試驗電壓值，避免在接近規定試驗電壓附近停留太久的時間3)試驗前后要做好高壓試驗的安全措施。

  測試設備：MSXB系列變頻串聯諧振

  主要針對10kV、35kV電纜， 10kV 、35kV主變，35kV開關的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成
