電力變壓器預防性試驗項目:繞組的tgδ(介質損耗因數)測量

責任編輯：穆森 人氣： 發表時間：2024-11-25 11:32:49

• 電力變壓器是電力系統中至關重要的設備，以下是對其的詳細介紹：電力變壓器是一種靜止的電氣設備，用于將某一數值的交流電壓（電流）變換成頻率相同的另一種或幾種數值不同的電壓（電流）。它是電力輸配電、電力用戶配電的必要設備，廣泛應用于工業、農業、交通、城市社區等領域。電力變壓器的工作原理基于電磁感應原理。

  電力變壓器預防性試驗項目:繞組的tgδ(介質損耗因數)測量：
  測量目的：檢查主絕緣及絕緣油是否存在受潮、劣化等缺陷
  一次引線全部拆開時的測量方法
  一次引線全部拆開時，可以測量繞組對地的tan6，宜采用反接線的測量方法。測量部位和接地部位與表4.1相似。
  不拆開高、中壓引線時的測量方法

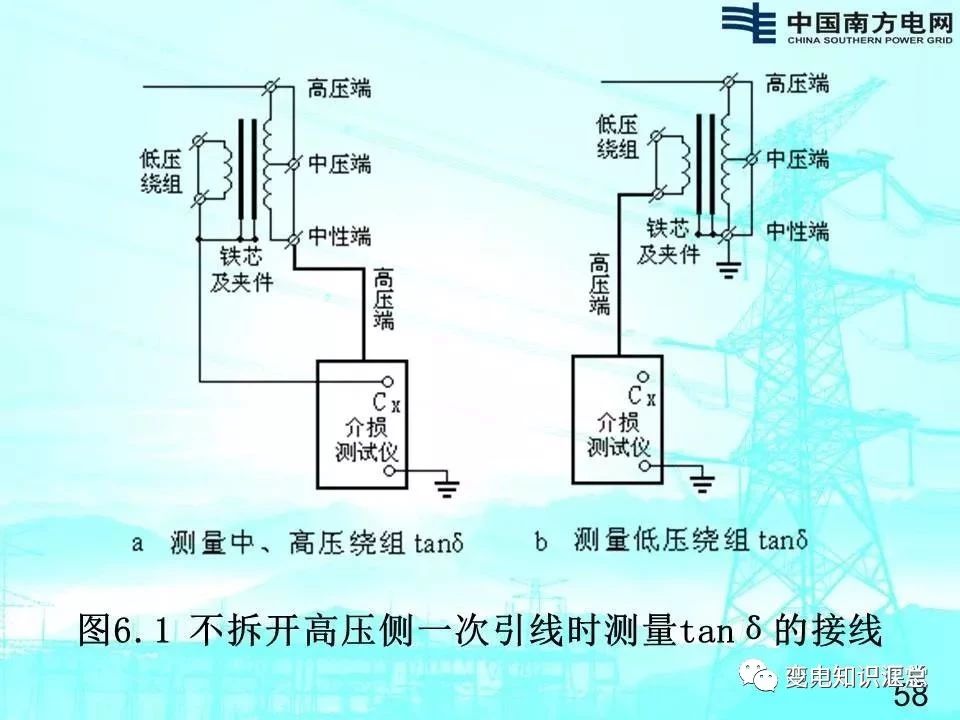

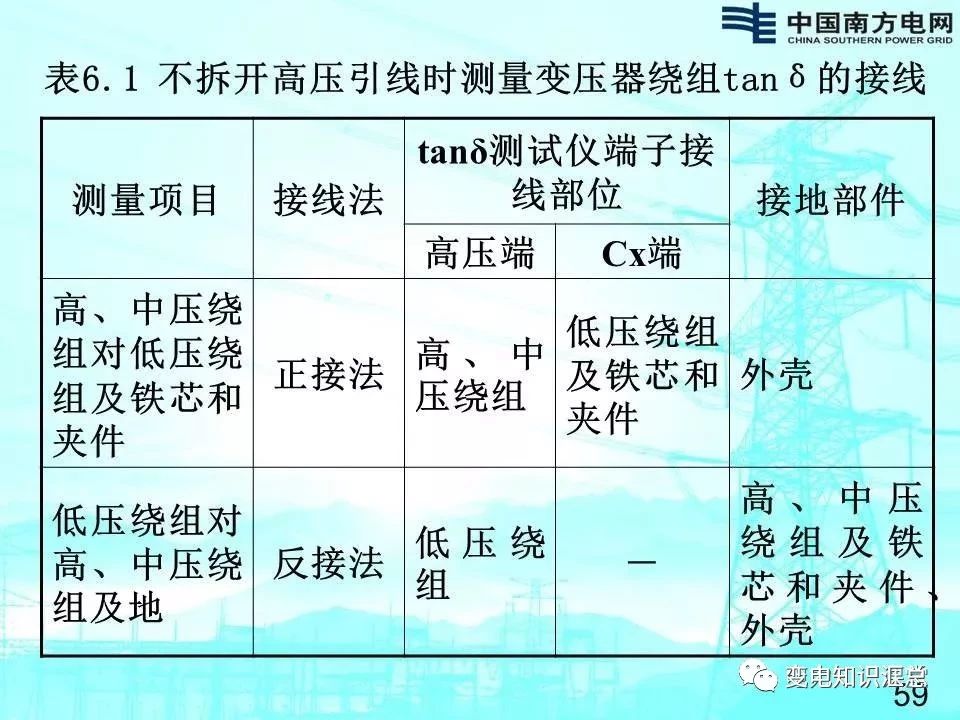

  1)在不拆開高、中壓引線的情況下，為了避開外部設備的影響，宜測量高、中壓繞組對低壓繞組及鐵芯和夾件的tans(不宜測量對地的tans)。在測量前必須先打開鐵心和夾件的接地端子，具體接線參考表6.1及圖6.1。
  2)被試?yán)@組和非被試?yán)@組的首尾端應短接，防止電感對測量的影響;
  3)儀器外殼應可靠接地:
  4)測量引線應絕緣良好，高壓引線和低壓引線之間應保持足夠的電氣距離;
  5)測量完成后立即切斷儀器上的高、低壓電源，并拉開電源箱上的電源刀閘，在高壓端上掛上地線后方可改換接線。



  測量注意事項
  1)一旦發現測量數據異常，應首先檢查接線是否正確是否存在接地線、測量引線接觸不良的問題，試品套管外部是否臟污，測量引線絕緣是否良好，只有排除外部影響因素后才能下結論。
  2)對于110kV及以上的變壓器，不少廠家為了避免變壓器鐵心棱角在運行中因局部場強過于集中而產生放電，在鐵心柱上用銅帶包一層屏蔽，該屏蔽層可以通過夾件接也可以通過鐵心接地，所以也稱為地屏，如圖6.2所示。如果測量繞組對鐵心的介損偏大:電容量很小(只有幾十pF)，就很有可能是地屏在變壓器內部已經接地，使繞組對鐵心的電流被屏蔽掉。當出現這種情況時，應改用反接法測量繞組對地的介質損耗。

  測試設備：MS-101G介損測試儀

  1,具備CVT的自激法測試,一次接線,同時測量C1,C2的電容和tgδ。
  2,具有反接線低壓屏蔽,高壓屏蔽功能,在CVT母線接地情況下,對C11可進行不拆線10kV反接線介損測量。
  3,具有外施電壓和外加CN的測量功能。
  4,具有CVT變比測量功能,滿足35～500kV等級CVT裝置的變比測量。
  5,具有多通道同時測量功能,是可以同時測試四個被試品的介質損耗值。
