電力變壓器預防性試驗項目:繞組泄漏電流測量

責任編輯：葉穆生 人氣： 發表時間：2024-11-25 14:53:31

• 電力變壓器是電力系統中至關重要的設備，以下是對其的詳細介紹：電力變壓器是一種靜止的電氣設備，用于將某一數值的交流電壓（電流）變換成頻率相同的另一種或幾種數值不同的電壓（電流）。它是電力輸配電、電力用戶配電的必要設備，廣泛應用于工業、農業、交通、城市社區等領域。電力變壓器的工作原理基于電磁感應原理。當一次繞組通以交流電時，就產生交變的磁通，這些磁通通過鐵芯的導磁作用，在二次繞組中感應出交流電動勢。二次感應電動勢的高低與一、二次繞組匝數的多少有關，即電壓大小與匝數成正比。通過改變繞組的匝數比，就可以實現電壓的變換。電力變壓器的主要部件包括鐵芯、繞組、油箱、冷卻裝置、絕緣套管和保護裝置等。

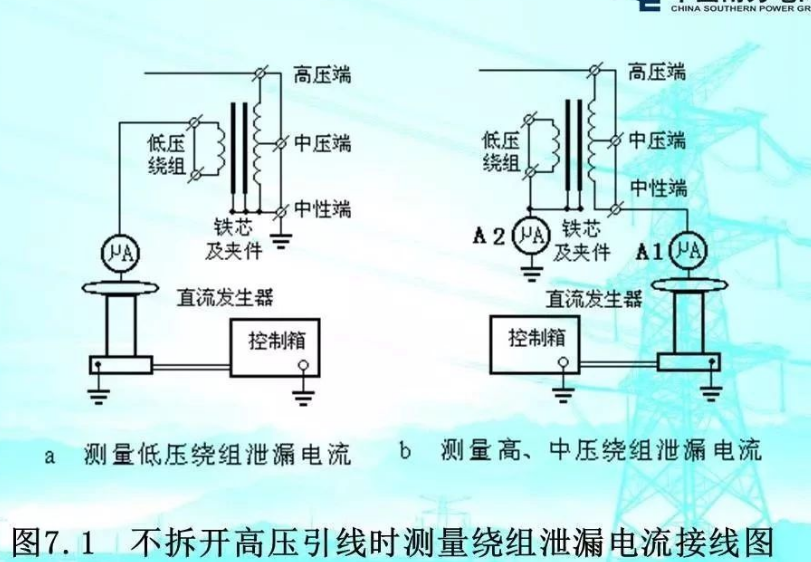

  測量目的：檢查變壓器純瓷套管是否存在開裂的局部缺陷。測量接線當一次引線全部拆開時，可以測量繞組對地的泄漏電流。當不拆開高壓側引線時，由于與前述相同的原因，測量中、高壓繞組的泄漏電流時，只測量繞組對鐵芯和夾件的泄漏電流，具體接線參考圖7.1。



  測量方法

  1)按試驗要求接好試驗線路，儀器外殼應良好接地;2)確認直流發生器電壓調節旋鈕在零位后合上直流發生器電源開關;

  3)試驗電壓符合表7.1的規定:

  4)施加試驗電壓達到1min后，讀取泄漏電流值。測量繞組對外殼的泄漏電流時，可直接讀取高壓側微安表的示值;測量繞組對鐵芯的泄漏電流時，應在鐵芯、夾件與外殼之間外接一塊微安表，讀取外接的微安表示值。

  注意事項

  1)試驗前應將套管外表面擦拭干凈，防止外部臟污影響測量的準確性:

  2)升壓速度應平緩均勻，在升壓過程注意微安表的示值，發現異常情況應停止試驗，查明原因3)讀取數據后，降下試驗電壓，切斷電源開關，用專用放電棒對試品進行充分的放電。

  測試設備：ZGF系列直流高壓發生器

  適用于對氧化鋅避雷器,磁吹避雷器,電力電纜,變壓器,發電機等設備進行直流耐壓試驗和泄漏試驗,亦可作靜電吸塵,噴涂等電源
